3D IC – Circuito Integrato 3D: cosa devi sapere
Oggi voglio spiegarti cosa sono i 3D IC, cioè i circuiti integrati tridimensionali, e perché stanno cambiando il modo in cui costruiamo i chip elettronici. Se ti sei mai chiesto come possiamo far stare più potenza in meno spazio senza sacrificare velocità o consumi, qui ti do tutte le dritte.
Cos’è un 3D IC?
Un 3D IC è un tipo di circuito integrato in cui più strati di circuiti sono impilati verticalmente, non solo distribuiti su un piano come nei circuiti tradizionali 2D. Questo significa che puoi avere vari livelli di transistor, memorie, sensori, e logiche tutti insieme, collegati tra loro in modo diretto e molto più veloce.
Per esempio, immagina di mettere un processore e una memoria RAM uno sopra l’altro, invece di distanziarli orizzontalmente sulla stessa superficie. Così i segnali viaggiano più brevi distanze e tutto è più veloce.
Perché usare i 3D IC?
- Riduzione delle dimensioni – Impilando i chip puoi risparmiare spazio prezioso, utile in dispositivi compatti come smartphone o wearable.
- Miglioramento delle performance – La comunicazione tra i vari strati avviene tramite connessioni verticali molto rapide (come i TSV, Through-Silicon Vias), quindi il ritardo dei segnali si riduce notevolmente.
- Consumo energetico minore – Meno distanza da coprire significa meno energia spesa per far viaggiare i segnali, quindi il chip è più efficiente.
- Integrazione eterogenea – Puoi mettere insieme diversi tipi di tecnologie, ad esempio logica digitale, memorie, e sensori, in un unico pacchetto 3D.
Come funziona un 3D IC? Un esempio tecnico
Prendi ad esempio un processore moderno con memoria integrata. In un circuito tradizionale, il processore e la memoria sono posizionati fianco a fianco. I dati devono viaggiare su distanze più lunghe e questo crea ritardi.
In un 3D IC, il processore potrebbe essere su uno strato, la memoria su un altro, e questi due sono collegati da migliaia di minuscoli “ponti” verticali chiamati TSV. Questi TSV permettono di scambiare dati direttamente senza passare da strade più lunghe, migliorando la velocità e riducendo il consumo energetico.
Componenti chiave di un 3D IC
- TSV (Through-Silicon Vias): piccoli fori pieni di metallo che collegano verticalmente i diversi strati di silicio.
- Die Stacking: processo di impilamento fisico dei chip o die uno sopra l’altro.
- Interposer: uno strato intermedio usato per facilitare la connessione tra i diversi die, spesso fatto in silicio o materiale organico.
- Packaging 3D: tecnologia per incapsulare e proteggere i chip impilati mantenendo le connessioni efficienti.

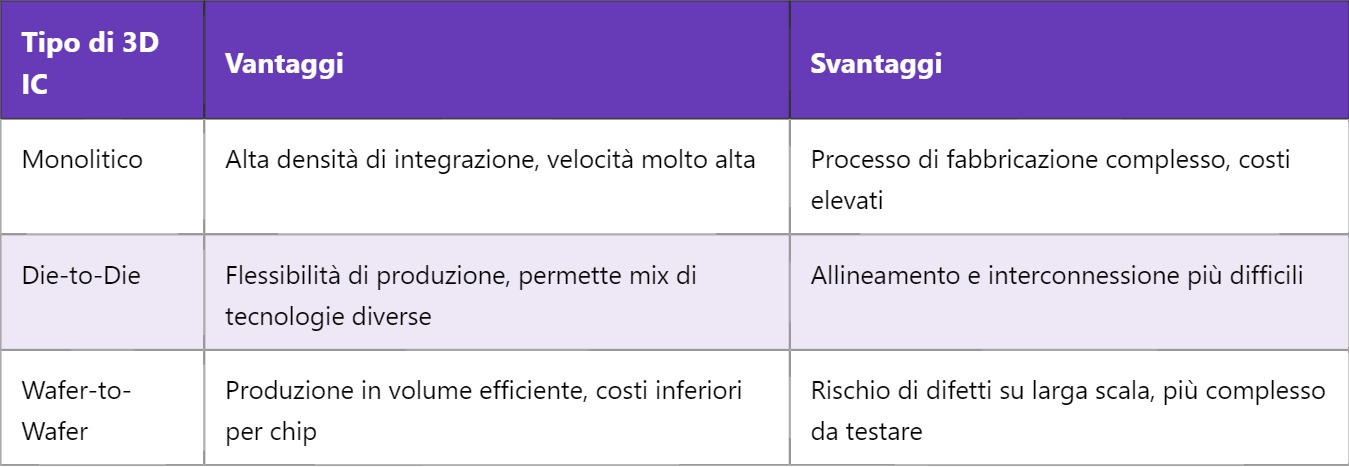

Tipi di 3D IC
- Monolitico: i vari circuiti sono costruiti su uno stesso substrato in verticale.
- Die-to-Die: più die costruiti separatamente e poi impilati.
- Wafer-to-Wafer: interi wafer sono impilati e poi tagliati in singoli chip 3D.
Ti faccio un altro esempio: se hai mai visto come funziona la memoria HBM (High Bandwidth Memory), questa è una tecnologia che sfrutta proprio il 3D IC per impilare più livelli di DRAM, così la memoria comunica direttamente con la GPU o CPU con larghezza di banda altissima, cosa che sarebbe impossibile con un circuito tradizionale.
La progettazione di un 3D IC richiede un approccio diverso anche a livello di software di simulazione, per capire come il calore si distribuisce nei diversi strati e come evitare problemi di affidabilità. Per questo molte aziende investono molto in nuovi strumenti EDA (Electronic Design Automation) specifici per il 3D IC.
In conclusione, i 3D IC rappresentano una delle soluzioni più promettenti per superare i limiti della tecnologia tradizionale 2D, spingendo avanti le performance elettroniche in modo significativo.
