AGC – Automatic Gain Control
Oggi ti voglio spiegare un concetto fondamentale nei sistemi di comunicazione e amplificazione: l’AGC, cioè Automatic Gain Control. In questo articolo scopriremo insieme cos’è, come funziona e perché è così importante per mantenere sempre un segnale stabile e di buona qualità, anche quando l’intensità del segnale varia molto. Ti guiderò con esempi tecnici per farti capire come questo sistema si comporta nei dispositivi reali.
Che cos’è l’Automatic Gain Control?
L’AGC è un circuito o sistema che regola automaticamente il guadagno di un amplificatore in modo da mantenere costante l’ampiezza del segnale in uscita, indipendentemente dalle variazioni di intensità del segnale in ingresso.
Immagina di ascoltare la radio mentre attraversi zone dove il segnale cambia: senza AGC, il volume potrebbe passare da troppo basso a troppo alto improvvisamente, creando fastidio. L’AGC invece “normalizza” queste variazioni in modo che il suono sia sempre uniforme.
Come funziona l’AGC?
Il principio base è questo: il circuito misura continuamente il livello del segnale in uscita e, se questo diventa troppo alto o troppo basso rispetto a un valore di riferimento, modifica il guadagno dell’amplificatore per compensare.
Per farti capire meglio, ecco un esempio semplificato:
- Il segnale in ingresso varia, ad esempio da 0.1 V a 1 V.
- Il circuito AGC misura il livello del segnale amplificato.
- Se il segnale amplificato supera la soglia desiderata, l’AGC riduce il guadagno per evitare distorsioni o saturazione.
- Se il segnale è troppo basso, aumenta il guadagno per mantenere il livello di uscita costante.
Componenti principali di un circuito AGC
- Amplificatore variabile: la parte che modifica il guadagno.
- Rilevatore di livello: misura l’ampiezza del segnale in uscita.
- Controllo di feedback: un circuito che regola il guadagno in base al segnale rilevato.
Esempio tecnico pratico: AGC in un ricevitore radio
Quando un ricevitore radio cattura segnali da antenne, la forza del segnale può variare molto a seconda della distanza o degli ostacoli. Se il segnale è troppo forte, l’amplificatore rischia di saturarsi e distorcere l’audio. Se è troppo debole, si perde qualità e si sente poco.
Il circuito AGC interviene automaticamente per modificare il guadagno dell’amplificatore RF o IF, mantenendo il segnale audio finale sempre a un livello stabile e pulito, indipendentemente dalle condizioni esterne.

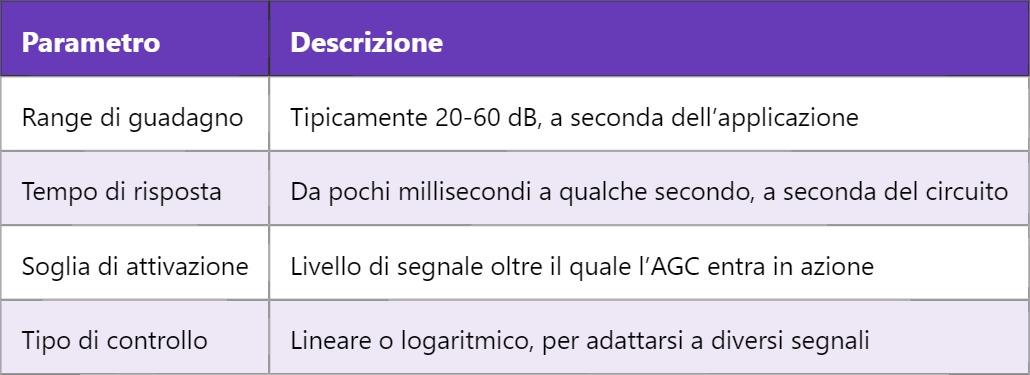

Caratteristiche tecniche tipiche dell’AGC
Perché è così utile l’AGC?
Ti dico la verità: senza AGC, molte applicazioni radio, audio e video sarebbero molto più difficili da usare. Immagina una telefonata in cui il volume cambia continuamente o una trasmissione TV con immagini che diventano troppo chiare o troppo scure a seconda della qualità del segnale. L’AGC risolve questi problemi mantenendo la qualità costante.
Inoltre, l’AGC è fondamentale in sistemi complessi come radar, sistemi di comunicazione satellitare e dispositivi wireless, dove la stabilità del segnale è essenziale per il corretto funzionamento.
In pratica, il circuito AGC fa da “assistente invisibile” che bilancia il segnale senza che tu debba intervenire manualmente, rendendo l’esperienza d’uso molto più fluida e affidabile.
Domani approfondiremo un argomento correlato molto interessante: il Limitatore di Segnale, un altro circuito che protegge i dispositivi evitando che il segnale diventi troppo forte e danneggi l’elettronica. Continua a seguirmi!
