BiCMOS – Bipolare Complementare Metal Oxide Semiconductor
Oggi voglio parlarti di BiCMOS, una tecnologia che unisce il meglio dei due mondi: i transistor bipolari e i MOSFET CMOS. In pratica, BiCMOS combina la velocità e la potenza dei transistor bipolari con l’efficienza energetica e la densità di integrazione del CMOS. Questo significa che puoi ottenere circuiti più veloci senza sacrificare il basso consumo.
Cos’è BiCMOS?
BiCMOS è una tecnologia di processo che integra transistor bipolari (BJT) e transistor a effetto di campo complementari (CMOS) sullo stesso chip. Mentre i MOSFET sono ottimi per applicazioni a bassa potenza e alta densità, i BJT offrono alta velocità e maggiore capacità di corrente. BiCMOS sfrutta questi vantaggi combinandoli.
Perché usare BiCMOS?
- Velocità: I transistor bipolari hanno guadagni di corrente elevati e possono gestire velocità maggiori rispetto ai MOSFET.
- Efficienza Energetica: Il CMOS consuma pochissima energia a riposo.
- Compatibilità: Puoi integrare logica CMOS con stadi di potenza o amplificatori bipolari nello stesso chip.
- Flessibilità: Ideale per circuiti analogici/misti, come amplificatori, convertitori A/D, driver di uscita.
Esempio tecnico pratico
Immagina di voler progettare un amplificatore operazionale veloce che deve anche controllare un motore. Usare solo CMOS può essere lento per l’amplificazione, mentre usare solo BJT può consumare troppa energia. Con BiCMOS, puoi fare la parte di amplificazione con transistor bipolari per la velocità, e la logica di controllo con CMOS per risparmiare energia. Così hai un circuito bilanciato e performante.
Come funziona BiCMOS?
- Si parte con un wafer di silicio su cui si costruiscono transistor MOS, sia NMOS che PMOS, come in un processo CMOS normale.
- Successivamente si aggiungono le aree per i transistor bipolari, creando giunzioni p-n con drogaggi specifici.
- I contatti e le interconnessioni sono progettati per collegare entrambi i tipi di transistor, permettendo loro di lavorare insieme nel circuito.

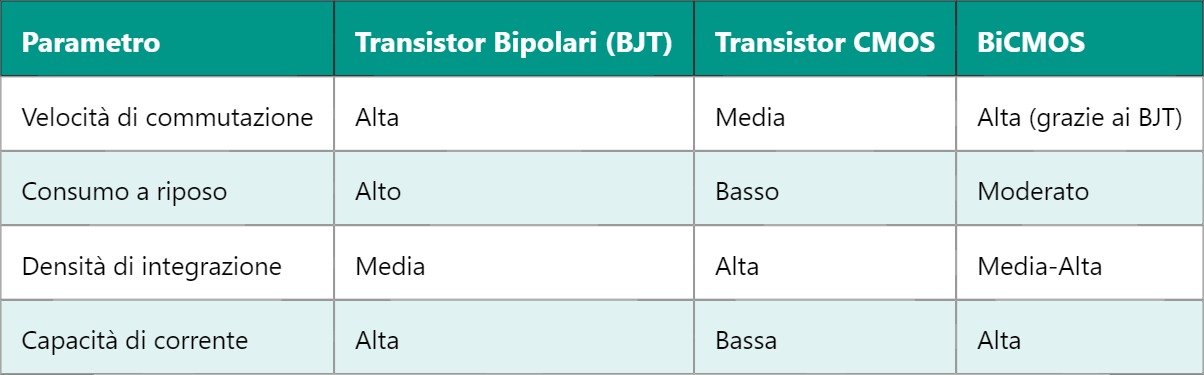

Caratteristiche e parametri
Quindi, se vuoi un circuito che richiede alte prestazioni in velocità e potenza, ma non vuoi sacrificare il consumo energetico e la complessità, BiCMOS è la strada giusta.
Oltre a ciò, BiCMOS è molto usato nei circuiti integrati analogico/digitali, come ADC, DAC, amplificatori RF, driver di potenza per memorie e microprocessori che richiedono segnali precisi e velocità elevate. Se ti serve progettare un circuito misto, BiCMOS è una scelta che ti dà molti vantaggi pratici.
Domani approfondiremo come funziona un amplificatore operazionale BiCMOS e vedremo esempi pratici di progettazione circuitale, così potrai capire meglio come sfruttare questa tecnologia nei tuoi progetti elettronici.
