BJT – Transistor a Giunzione Bipolare
Oggi voglio parlarti di uno dei componenti più fondamentali nell’elettronica: il BJT, cioè il Transistor a Giunzione Bipolare. Se hai già sentito parlare di transistor ma non sai bene come funziona o perché è così importante, questo post fa per te.
Cos’è un BJT?
Il BJT è un dispositivo a semiconduttore che funziona come un interruttore o un amplificatore. È chiamato “bipolare” perché usa due tipi di portatori di carica: elettroni e lacune. In pratica, ci sono tre terminali chiamati emettitore (E), base (B) e collettore (C).
Per capire meglio, pensa al BJT come a una valvola controllata: la corrente che passa tra collettore ed emettitore è controllata dalla corrente molto più piccola che passa nella base.
Come funziona il BJT?
Ti spiego con un esempio tecnico semplice. Immagina un BJT NPN, che è il tipo più comune:
- La base è molto sottile e leggermente drogata (cioè con impurità controllate).
- Quando applichi una piccola corrente alla base, gli elettroni fluiscono dall’emettitore verso la base.
- Ma poiché la base è sottile, la maggior parte degli elettroni passa attraverso verso il collettore, creando una corrente più grande.
Questo significa che una piccola corrente alla base può controllare una corrente molto più grande tra collettore e emettitore. Per questo motivo il BJT è usato come amplificatore o interruttore.
Configurazioni principali del BJT
Ci sono tre modi comuni per collegare un BJT nei circuiti:
- Configurazione a emettitore comune: la più usata, dà amplificazione di tensione e corrente.
- Configurazione a base comune: ha guadagno di tensione alto ma guadagno di corrente basso.
- Configurazione a collettore comune: detta anche “seguitore di emettitore”, utile per l’adattamento di impedenza.
Ad esempio, in un amplificatore audio, spesso userai la configurazione a emettitore comune perché offre un buon bilanciamento tra amplificazione e stabilità.

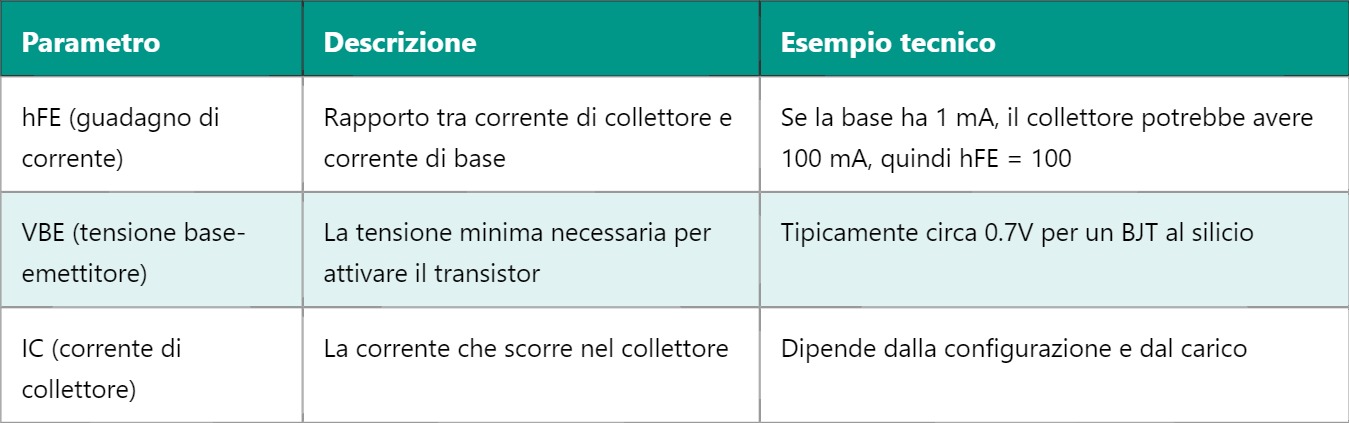

Caratteristiche importanti del BJT
Ora ti chiedo: immagina di voler controllare un motore piccolo con un microcontrollore. Sai perché il BJT è perfetto? Perché il microcontrollore non può fornire molta corrente, ma il BJT sì, quindi usi un piccolo segnale per comandare un carico più grande.
Un’altra cosa: il BJT ha una curva caratteristica di funzionamento che mostra come la corrente cambia in base alla tensione, ed è importante per progettare circuiti stabili e affidabili. Per esempio, quando lavori con amplificatori, devi scegliere il punto di lavoro giusto, detto punto Q, per evitare distorsioni.
Inoltre, non dimentichiamo che il BJT può andare in saturazione (quando è completamente acceso) o in interdizione (completamente spento). Questo è cruciale per applicazioni digitali, dove vuoi che il transistor agisca come un vero e proprio interruttore.
Nel mondo reale, i BJT vengono usati in mille modi: amplificatori audio, regolatori di tensione, circuiti di commutazione, e perfino in alcune memorie elettroniche. Per chi inizia, capire bene il BJT apre la porta a comprendere tanti altri componenti elettronici.
Domani vedremo come funzionano i MOSFET, un altro tipo di transistor molto usato, con caratteristiche e applicazioni diverse rispetto al BJT, così potrai capire quale scegliere in base al progetto.
