Cavo Coassiale RF – Radio Frequency Coaxial Cable
Oggi ti spiego cos’è un cavo coassiale RF e perché è fondamentale in tantissime applicazioni elettroniche e di comunicazione. Se ti occupi di elettronica o radiofrequenza, sai bene che il cavo coassiale è il mezzo più comune per trasmettere segnali RF senza perdita significativa e interferenze.
Cos’è un cavo coassiale RF?
Un cavo coassiale RF è un tipo di cavo progettato per trasportare segnali a radiofrequenza, cioè segnali che operano in frequenze molto alte, spesso da qualche kHz fino a GHz. È composto da un conduttore interno circondato da un isolante, un conduttore esterno a forma di maglia (o nastro) e un rivestimento esterno protettivo. Questa struttura garantisce che il segnale viaggi con interferenze minime e che il campo elettromagnetico sia confinato all’interno del cavo.
In questo articolo vediamo insieme perché il design coassiale è così efficace e come puoi usarlo nei tuoi progetti.
Come funziona un cavo coassiale RF?
- Conduttore centrale: trasporta il segnale RF.
- Diellettrico: materiale isolante che mantiene costante la distanza tra il conduttore centrale e la schermatura esterna, fondamentale per impedire perdite.
- Schermatura esterna: agisce come massa e schermatura contro interferenze esterne.
- Guaina esterna: protegge il cavo da danni fisici e ambientali.
Ad esempio, pensa a un cavo coassiale usato per collegare un’antenna TV al decoder. Se la schermatura esterna non fosse efficace, il segnale captato dall’antenna si mescolerebbe con rumori elettrici di fondo, degradando la qualità dell’immagine.
Perché usare il cavo coassiale RF?
- Bassa perdita di segnale: rispetto ad altri tipi di cavi, il coassiale mantiene intatta la potenza del segnale su lunghe distanze.
- Alta immunità alle interferenze: la schermatura impedisce al segnale di essere disturbato da altri campi elettromagnetici.
- Impedanza costante: importante per evitare riflessioni del segnale che causano distorsioni.
- Facile da installare: i connettori standard come BNC, SMA o N-type rendono il collegamento semplice e sicuro.

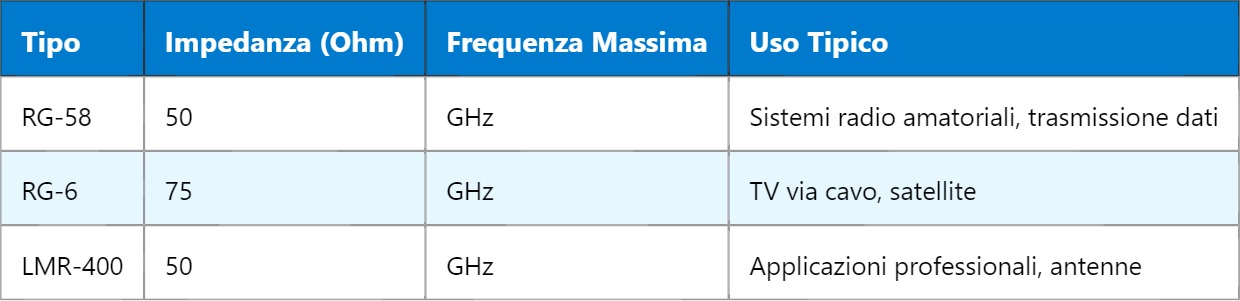

Tipi di cavi coassiali RF più comuni
Per capire meglio, immagina che stai progettando un sistema radio per una stazione meteo: scegliere un cavo come l’LMR-400 ti garantisce bassa perdita e una comunicazione stabile anche con segnali deboli.
Fattori importanti da considerare
- Lunghezza del cavo: più è lungo, maggiori sono le perdite di segnale.
- Tipo di connettore: deve essere compatibile e ben installato per evitare perdite o interferenze.
- Impedanza: deve essere uniforme tra il cavo e le apparecchiature per evitare riflessioni.
- Flessibilità: alcuni cavi sono più rigidi e difficili da piegare, quindi valuta anche il percorso di installazione.
Ad esempio, un cavo rigido usato in un sistema mobile o portatile può rompersi facilmente se sottoposto a piegamenti continui.
Ti dico una cosa: se devi lavorare con segnali ad alta frequenza, non sottovalutare la qualità del cavo coassiale. Anche piccoli dettagli come lo spessore del conduttore o il materiale del dielettrico possono fare una grande differenza nel rendimento complessivo del sistema.
Domani vedremo come calcolare la perdita di segnale in un cavo coassiale RF e come scegliere l’impedenza giusta per il tuo progetto, così da migliorare ulteriormente le tue competenze nella gestione dei segnali radio.
