CCFL – Cold Cathode Fluorescent Lamp: Un Approfondimento Tecnico
Oggi voglio parlarti di un componente elettronico che, anche se a volte passa in secondo piano, ha un ruolo cruciale in molte applicazioni: la CCFL, ovvero la Cold Cathode Fluorescent Lamp. In questo post vedremo cosa è, come funziona, dove si usa e ti farò anche qualche esempio tecnico per farti capire bene il tutto.
Cos’è la CCFL?
La CCFL è una lampada fluorescente a catodo freddo. Questo significa che a differenza delle lampade a catodo caldo, qui il catodo non si riscalda molto per emettere elettroni. Funziona con un gas ionizzato dentro un tubo di vetro, e quando la corrente passa, il gas si eccita e produce luce ultravioletta che poi viene trasformata in luce visibile grazie a uno strato fluorescente.
Come funziona una CCFL?
- Applichi alta tensione tra due elettrodi (catodi) posti alle estremità del tubo.
- Il gas contenuto nel tubo (spesso argon o neon con mercurio in piccole quantità) si ionizza.
- Gli elettroni liberati eccitano gli atomi di mercurio, che emettono raggi UV.
- Lo strato fluorescente sulla superficie interna del tubo converte i raggi UV in luce visibile.
Ora, per farti capire meglio, pensa a quando usi un inverter per alimentare una CCFL in un vecchio monitor LCD. L’inverter fornisce la tensione alta necessaria (di solito oltre 1000V) per far partire la lampada, perché con tensioni basse non si accende. Se provi a usare una batteria da 12V direttamente, la lampada non si illuminerà.
Vantaggi e svantaggi della CCFL
- Vantaggi:
- Lunga durata rispetto alle lampade a incandescenza.
- Buona uniformità di luce su superfici ampie.
- Basso consumo rispetto a lampade tradizionali.
- Svantaggi:
- Richiede un circuito di accensione (inverter) ad alta tensione.
- Presenza di mercurio, quindi attenzione allo smaltimento.
- Tempo di riscaldamento iniziale per arrivare a piena luminosità.
Dove si usa la CCFL?
Principalmente la CCFL la trovi in:
- Schermi LCD retroilluminati (prima dei LED).
- Illuminazione decorativa e industriale.
- Dispositivi medici o strumentazione dove serve luce uniforme e stabile.
Ti faccio un esempio pratico: se hai mai smontato un vecchio monitor LCD, noterai un tubo lungo e sottile dietro lo schermo. Quello è la CCFL, la quale illumina lo schermo da dietro in modo uniforme, essenziale per vedere bene i colori e i dettagli.

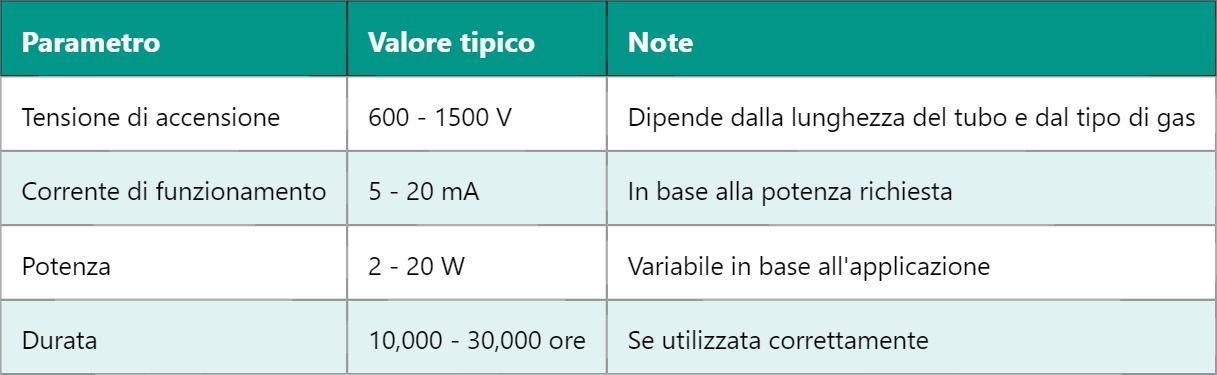

Caratteristiche elettriche
Una cosa che devi sempre considerare quando lavori con CCFL è il circuito inverter: senza di esso la lampada non si accende. Un inverter trasforma la tensione continua da 12V o 24V in alta tensione alternata necessaria per far partire la scarica nel tubo.
Se vuoi sperimentare da solo, puoi provare a misurare la corrente e la tensione in un circuito con CCFL, vedrai che all’accensione la tensione è alta, ma dopo si stabilizza un po’ più bassa mentre la lampada è accesa.
Quindi, in pratica, CCFL è una soluzione efficiente per retroilluminazione o luce uniforme, anche se oggi è in parte sostituita da LED per via dei costi e della complessità del circuito.
Domani vedremo insieme come funzionano le LED backlight e perché stanno prendendo il posto delle CCFL in molte applicazioni. Ti assicuro che capire la differenza ti aiuterà a scegliere meglio nelle tue prossime progettazioni elettroniche.
