ChemFET – Transistor a Effetto Campo Chimico
Oggi ti parlo di ChemFET, cioè il Chemical Field Effect Transistor, un dispositivo elettronico che traduce segnali chimici in segnali elettrici. Se sei curioso di come funziona un sensore chimico integrato in un circuito, questo è il posto giusto. In pratica, un ChemFET è una versione speciale del classico MOSFET, progettato per rilevare la presenza di determinate sostanze chimiche o ioni in una soluzione.
Come funziona un ChemFET?
In un MOSFET normale, la tensione applicata al gate controlla il flusso di corrente tra drain e source. Nel ChemFET invece, il gate è sostituito da un sensore chimico o da un materiale sensibile a particolari ioni o molecole. Quindi, quando la sostanza target interagisce con la superficie del gate, modifica la tensione superficiale, che a sua volta cambia la corrente del transistor.
- Il canale del ChemFET è formato come un MOSFET convenzionale.
- Il gate è rivestito o collegato a un materiale sensibile, come un elettrodo di riferimento o un film polimerico.
- Quando la soluzione o l’ambiente contiene ioni specifici, questi si legano al sensore, cambiando la tensione elettrica sulla superficie.
- Questo cambiamento si traduce in una variazione della corrente di drain-source, che si può misurare elettronicamente.
Esempio tecnico per capirci meglio
Immagina di voler misurare il pH di una soluzione con un ChemFET. In questo caso, il gate è rivestito con un materiale che risponde ai protoni (H+). Quando la concentrazione di H+ cambia, cambia anche la carica superficiale, modificando la corrente nel transistor. Se hai un circuito che legge questa corrente, puoi facilmente sapere il valore del pH senza un sensore esterno voluminoso o elettrodi fragili.
Vantaggi principali del ChemFET
- Dimensioni ridotte, adatto a integrazione in circuiti integrati
- Risposta rapida e sensibilità elevata
- Possibilità di rilevare direttamente ioni o molecole specifiche senza conversioni intermedie
- Consumo energetico basso, ottimo per dispositivi portatili o sistemi embedded

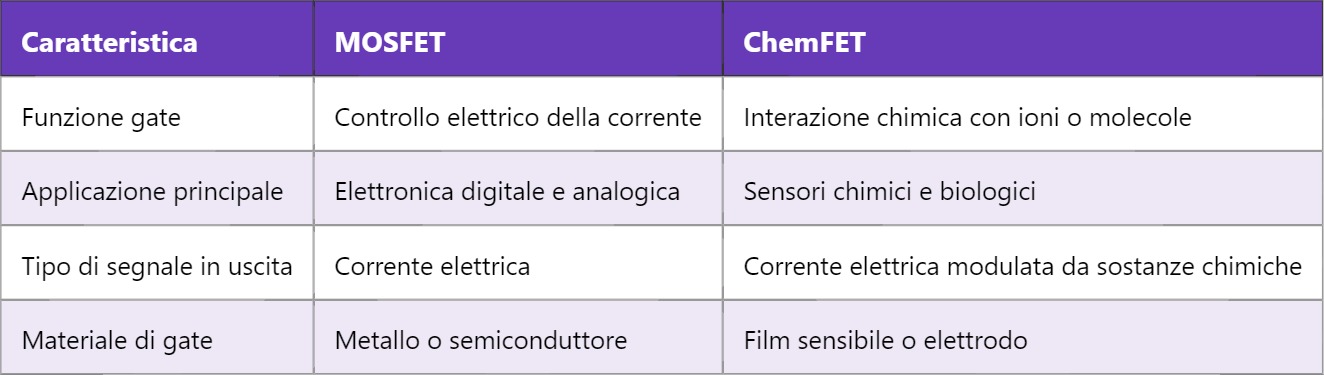

Tabella riassuntiva: Differenze tra MOSFET e ChemFET
Il bello del ChemFET è che puoi progettarlo per varie sostanze: ad esempio, per rilevare gas, ioni come potassio o sodio, o anche biomolecole. Questo lo rende molto utile in campi come la medicina, l’ambiente o la sicurezza alimentare.
Per farti un’idea più concreta, pensa a un ChemFET usato per monitorare la qualità dell’acqua: può rilevare rapidamente se ci sono metalli pesanti o agenti contaminanti, inviando un segnale elettrico immediato a un sistema di controllo. Tutto questo senza bisogno di laboratori complicati o reagenti costosi.
Domani ti racconterò di più su un dispositivo molto simile, il ISFET (Ion Sensitive Field Effect Transistor), che è una variante del ChemFET specializzata nel rilevamento ionico. Questo ti sarà utile se vuoi approfondire come si progettano sensori specifici per applicazioni bioelettroniche e ambientali.
