Connettore BNC – Bayonet Neill Concelman Connector
Oggi ti parlerò del connettore BNC, una delle soluzioni più comuni e affidabili per le connessioni RF e video. Il nome BNC deriva da Bayonet Neill Concelman, dai due inventori Paul Neill e Carl Concelman. Questo tipo di connettore è utilizzato soprattutto nelle comunicazioni e nelle apparecchiature di misura dove serve una connessione veloce e sicura.
Cos’è un connettore BNC?
Il connettore BNC è un tipo di connettore a innesto rapido con un meccanismo a baionetta che garantisce un fissaggio stabile e veloce. È progettato per segnali a radiofrequenza (RF) fino a qualche GHz e per trasmissione video analogica e digitale. Se hai mai lavorato con cavi coassiali per segnali video o apparecchiature di rete, probabilmente hai già visto o usato un BNC.
Come funziona il meccanismo a baionetta?
Ti spiego come funziona: il connettore ha due piccole “alette” sulla parte esterna che si inseriscono in un corrispondente slot femmina. Poi, ruotando di circa un quarto di giro, queste alette si agganciano, bloccando il connettore in posizione. Questo sistema evita che il cavo si stacchi accidentalmente e mantiene un buon contatto elettrico.
Tipi di connettori BNC
- Standard BNC: Per applicazioni generiche RF e video.
- BNC ad alta frequenza: Usati per frequenze superiori a 4 GHz.
- BNC a montaggio su PCB: Per saldare direttamente sulle schede elettroniche.
- BNC per uso militare o industriale: Realizzati con materiali più resistenti e con migliori tolleranze.

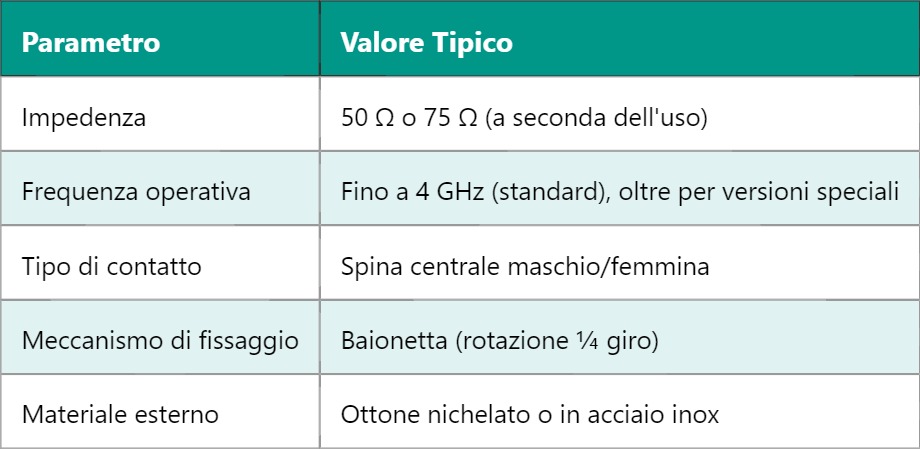

Caratteristiche tecniche importanti
Perché usare un BNC?
Ti dico perché conviene: il BNC è robusto, facile da connettere e scollegare senza attrezzi, e mantiene una buona schermatura contro le interferenze elettromagnetiche. Se stai lavorando con segnali RF o video, il BNC ti assicura che il segnale non si perda o si distorca a causa di un cattivo collegamento. Ad esempio, nelle apparecchiature di test come oscilloscopi, spesso vedi il cavo con connettore BNC per collegare il segnale di ingresso.
Se vuoi un esempio pratico, immagina di dover collegare una telecamera di sicurezza analogica al registratore. Il cavo con connettore BNC ti permette di fare questa connessione in modo rapido e sicuro, mantenendo una buona qualità video senza cadute di segnale.
Come scegliere il giusto BNC per il tuo progetto
- Verifica l’impedenza: per video e TV usa 75 Ω, per RF e test usa 50 Ω.
- Controlla la frequenza massima di lavoro del connettore.
- Scegli il materiale in base all’ambiente: acciaio inox per esterni o condizioni difficili.
- Assicurati che il meccanismo a baionetta sia solido, soprattutto se il connettore sarà soggetto a vibrazioni.
Quando lavori su circuiti RF o impianti video, il dettaglio del connettore fa la differenza tra una trasmissione pulita e un segnale disturbato. Per esempio, in sistemi di radioamatori o apparecchiature di misura, un BNC di buona qualità può evitare problemi di interferenze che altrimenti sarebbero difficili da diagnosticare.
Oltre al connettore, anche la corretta terminazione del cavo è fondamentale: usa sempre resistenze di terminazione adatte, come i classici 50 Ω o 75 Ω, per evitare riflessioni del segnale e perdita di qualità.
Se ti interessa, nel prossimo articolo vedremo i connettori SMA, molto usati nelle applicazioni RF ad alta frequenza, per capire come si differenziano dai BNC e quando è meglio usare l’uno o l’altro.
Domani parleremo di connettori SMA, i piccoli ma potenti connettori per frequenze ancora più alte e applicazioni wireless.
