Connettore JST – Japan Solderless Terminal Connector
Oggi ti spiego cosa è un connettore JST e come funziona. JST è una sigla che sta per Japan Solderless Terminal, un tipo di connettore molto usato in elettronica per collegare fili senza dover saldare. Questi connettori sono piccoli, affidabili e facilitano la manutenzione e la sostituzione delle parti nei circuiti elettronici.
Cos’è un connettore JST?
Un connettore JST è un dispositivo che permette di collegare due o più fili elettrici in modo semplice e senza saldatura. Lo trovi in tantissimi dispositivi elettronici come droni, modellini RC, batterie, e componenti per computer. Sono fatti per accoppiare facilmente la parte maschio con la parte femmina, assicurando una connessione stabile.

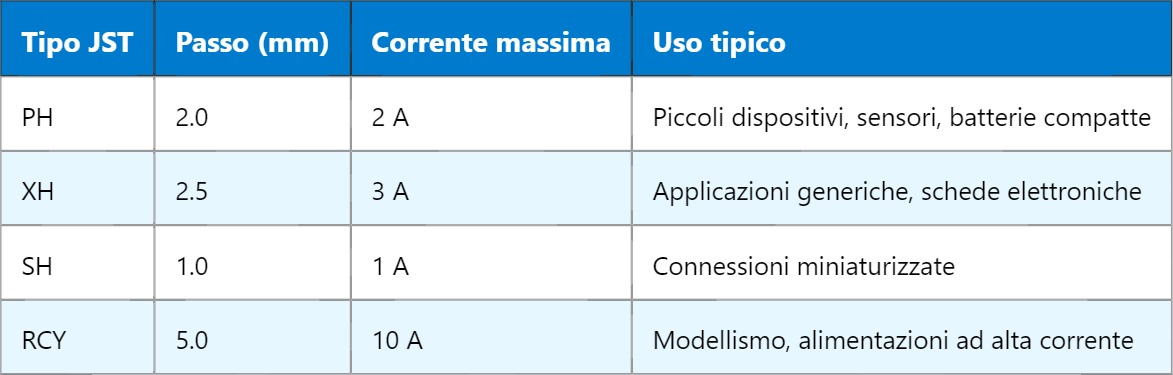

Tipi di connettori JST
Esistono diversi modelli di connettori JST, ognuno con caratteristiche specifiche in base al tipo di applicazione. Ti elenco i più comuni:
- JST PH: passo 2.0 mm, spesso usato per collegare piccole batterie o sensori.
- JST XH: passo 2.5 mm, popolare per collegamenti generici in elettronica.
- JST SH: passo 1.0 mm, per connessioni molto compatte.
- JST RCY: usato principalmente in modellismo per alimentazione ad alta corrente.
Come funziona un connettore JST?
Il principio è semplice: il connettore maschio ha dei pin metallici che si incastrano nei terminali femmina. I fili sono già crimpatati (cioè la punta del filo è inserita e bloccata nel terminale metallico senza saldature). Basta inserire il connettore maschio in quello femmina per avere un collegamento elettrico immediato e sicuro.
Perché usare un connettore JST?
- Velocità: ti fa risparmiare tempo perché non devi saldare ogni singolo filo.
- Manutenzione: se qualcosa non funziona, puoi staccare e riattaccare facilmente senza rovinare nulla.
- Affidabilità: mantiene un buon contatto elettrico anche in ambienti vibranti o soggetti a movimenti.
- Dimensioni ridotte: sono piccoli e leggeri, perfetti per dispositivi compatti.
Esempio pratico di utilizzo
Immagina di dover collegare una batteria Li-Po a un drone. Usare un connettore JST RCY ti permette di staccare la batteria in modo rapido per ricaricarla o sostituirla senza rischiare di rompere i fili. Basta crimpare i terminali ai fili della batteria e inserirli nel connettore. Se provi a collegare direttamente i fili, rischi cortocircuiti o connessioni instabili.
Ricorda che la scelta del connettore giusto dipende dalla corrente che deve passare e dallo spazio disponibile. Se usi un connettore troppo piccolo per un carico elevato rischi di surriscaldamenti e malfunzionamenti.
Spesso troverai i connettori JST integrati in cablaggi complessi, dove ogni singolo cavo è crimpato su un terminale JST, e poi il gruppo viene collegato al circuito con un semplice “click”. Questo ti permette di modificare, aggiornare o sostituire componenti in pochi secondi senza bisogno di attrezzi particolari.
Inoltre, la qualità dei terminali e la corretta crimpatura sono fondamentali. Un crimpaggio fatto male può provocare falsi contatti o addirittura cortocircuiti. Per questo spesso si usano strumenti specifici per crimpare i terminali JST, garantendo così una connessione affidabile e duratura.
Domani vedremo insieme come scegliere e crimpare correttamente i terminali JST, così da evitare errori comuni e ottenere sempre un collegamento perfetto. Inoltre, ti parlerò dei principali strumenti da usare per questa operazione e di alcune tecniche pratiche per un lavoro pulito e professionale.
