Connettore MMCX – Micro Miniature Coaxial Connector
Oggi voglio parlarti del connettore MMCX, un componente fondamentale in molte applicazioni elettroniche dove serve un collegamento RF compatto e affidabile. Se ti stai chiedendo cosa sia esattamente un MMCX, ti spiego subito: è un connettore coassiale di dimensioni micro, progettato per trasmettere segnali ad alta frequenza con minimo spazio occupato.
Cos’è un connettore MMCX?
Il connettore MMCX (Micro Miniature Coaxial) è un tipo di connettore coassiale piccolo, usato principalmente per collegamenti RF tra antenne, moduli radio, e dispositivi di comunicazione. A differenza di altri connettori come SMA o BNC, l’MMCX è molto più compatto e leggero, ideale per applicazioni portatili o spazi ristretti.
In parole semplici, se devi collegare un’antenna a un modulo Wi-Fi su una scheda piccola, l’MMCX è spesso la scelta giusta per te.
Caratteristiche tecniche principali
- Dimensioni ridotte: circa 3 mm di diametro, molto piccolo rispetto a connettori standard.
- Frequenza di lavoro: tipicamente da DC fino a 6 GHz, quindi ottimo per Wi-Fi, GPS, Bluetooth e altre radiofrequenze.
- Impedanza caratteristica: 50 ohm, perfetta per la maggior parte delle applicazioni RF.
- Connessione a scatto: facile da montare e smontare senza attrezzi speciali.
- Durabilità:</strong sopporta diverse centinaia di cicli di accoppiamento/disaccoppiamento.
Come funziona un connettore MMCX
Il sistema di aggancio è simile a un clic, cioè basta avvicinare il maschio alla femmina e senti un “snap”. Questo ti garantisce un collegamento solido, ma senza bisogno di avvitare o usare attrezzi. È molto comodo se lavori con dispositivi dove devi staccare e attaccare spesso l’antenna o altri moduli RF.
Ti faccio un esempio pratico: se stai progettando un drone con un modulo radio, usare un MMCX per collegare l’antenna significa che potrai sostituirla o rimuoverla facilmente durante manutenzione o upgrade, senza rischio di danneggiare la scheda o il cavo.

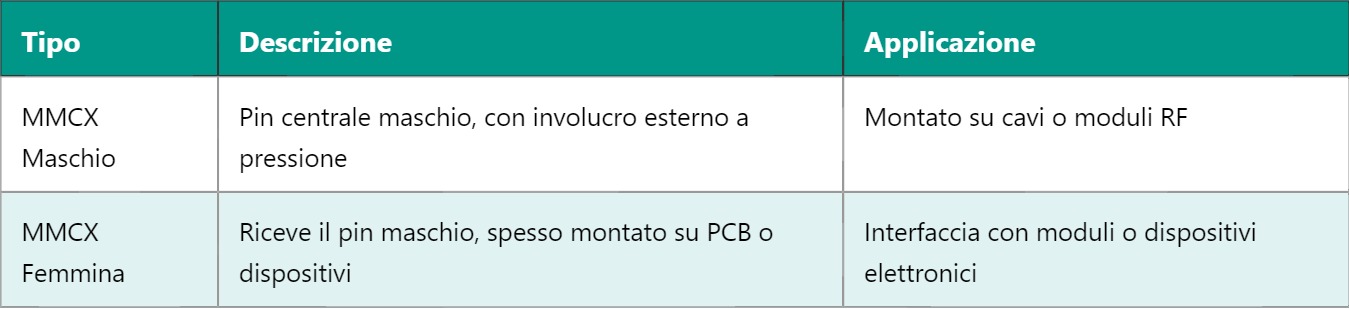

Tipi di connettori MMCX
È importante notare che spesso l’MMCX femmina è saldato direttamente sulla scheda elettronica, mentre l’MMCX maschio si trova sul cavo RF. Così puoi facilmente collegare o scollegare senza saldature aggiuntive.
Vantaggi e svantaggi di MMCX
- Vantaggi:
- Compattezza e leggerezza
- Frequenze operative elevate
- Connessione rapida a scatto
- Affidabilità in ambienti con vibrazioni
- Svantaggi:
- Non ideale per applicazioni con alte potenze RF
- Durata limitata rispetto a connettori più grandi
- Può richiedere precisione nell’accoppiamento per mantenere bassa perdita
Esempi pratici di uso MMCX
Immagina di voler migliorare il segnale GPS del tuo dispositivo portatile: un cavo con connettore MMCX ti permette di collegare facilmente un’antenna esterna più performante senza modificare la scheda principale. Oppure in un sistema di comunicazione militare o industriale, dove lo spazio e il peso sono cruciali, l’MMCX aiuta a mantenere tutto piccolo e leggero, senza compromettere la qualità del segnale.
Inoltre, nei dispositivi IoT moderni, dove ogni millimetro conta, i connettori MMCX sono ormai uno standard per garantire comunicazioni wireless affidabili e compatte.
Domani vedremo insieme il connettore U.FL, un altro connettore micro coassiale molto usato nelle stesse applicazioni, ma ancora più piccolo e delicato. Ti mostrerò le differenze pratiche tra MMCX e U.FL, così saprai quale usare nei tuoi progetti.
