Controllore PID – Proporzionale Integrale Derivativo
Oggi parleremo di un concetto fondamentale nell’elettronica e nell’ingegneria del controllo: il controllore PID, o Proporzionale-Integrale-Derivativo. Questo strumento è utilizzato per regolare e stabilizzare sistemi dinamici. Ti spiegherò come funziona, e oggi ti guiderò attraverso un esempio pratico per comprendere meglio il suo utilizzo.
Cos’è un Controllore PID?
Un controllore PID è un meccanismo di controllo ad anello chiuso che utilizza tre componenti principali: la parte proporzionale, la parte integrale e la parte derivativa. Queste lavorano insieme per garantire che un sistema raggiunga il suo obiettivo desiderato, come mantenere una temperatura costante, controllare la velocità di un motore o mantenere una posizione stabile.
- Componente Proporzionale (P): La parte proporzionale reagisce all’errore attuale, che è la differenza tra il valore desiderato e il valore effettivo.
- Componente Integrale (I): Questa componente considera l’errore accumulato nel tempo, correggendo eventuali errori persistenti.
- Componente Derivativa (D): Analizza il tasso di variazione dell’errore per prevedere e prevenire oscillazioni o instabilità.
Come Funziona il Controllore PID?
Immaginiamo un esempio pratico: vogliamo controllare la temperatura di un forno. Il controllore PID prende la temperatura attuale del forno (feedback) e la confronta con la temperatura desiderata (setpoint). In base alla differenza (errore), il PID calcola un output per regolare l’elemento riscaldante. Ora vediamo come ogni componente contribuisce:
- La parte proporzionale aumenta la potenza del riscaldatore in proporzione all’errore.
- La parte integrale accumula gli errori passati e li corregge per ridurre deviazioni a lungo termine.
- La parte derivativa prevede cambiamenti futuri, rendendo il sistema più reattivo ai disturbi.
Un Esempio Tecnico
Supponiamo di avere un motore DC che vogliamo controllare per mantenere una velocità costante nonostante variazioni di carico. Qui il controllore PID gioca un ruolo fondamentale:
- La velocità del motore è il feedback.
- La velocità desiderata è il setpoint.
- Se il motore rallenta a causa di un aumento del carico, il PID aumenta automaticamente la potenza fornita al motore.

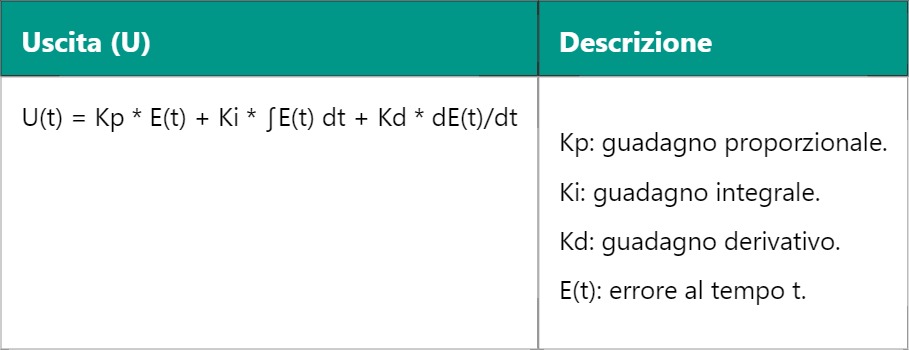

La formula generale del PID è:
Come Sintonizzare un PID
La sintonizzazione di un PID significa trovare i valori ottimali per Kp, Ki e Kd. Esistono vari metodi, ma il più comune è il metodo Ziegler-Nichols. Iniziamo con Kd e Ki a zero, aumentiamo Kp finché il sistema non oscilla stabilmente, e poi usiamo una formula per calcolare Ki e Kd. Questa è un’arte tanto quanto una scienza e richiede pratica per ottenere i migliori risultati.
Oltre a ciò, la simulazione su software come MATLAB può aiutarti a visualizzare il comportamento del PID nel tuo sistema prima di implementarlo fisicamente.
Domani parleremo di controlli avanzati come il “Controllore Fuzzy” e come può completare un PID in applicazioni complesse.
