Convertitore Rumore di Fase in Jitter

Il Convertitore Rumore di Fase in Jitter permette di calcolare il jitter RMS di un oscillatore a partire dal rumore di fase integrato. Lo strumento è utile per ingegneri RF e progettisti di circuiti elettronici che devono stimare la stabilità del segnale e le prestazioni temporali dei sistemi oscillatori.

dBc

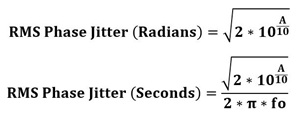

Equazione per il Calcolo del Jitter

Jitter RMS (in radianti) = √(2 × 10^(A/10))
Jitter RMS (in microsecondi) = Jitter RMS / (2π × f₀) × 10⁶

Interpretazione dell’Equazione

La relazione collega il rumore di fase integrato A alla deviazione temporale del segnale, cioè il jitter RMS. Il jitter in radianti fornisce una misura angolare della variazione di fase, mentre la conversione in microsecondi permette di capire l’effetto temporale sull’oscillatore a una certa frequenza f₀. Questo calcolo è fondamentale per valutare la qualità dei segnali in sistemi RF e comunicazioni ad alta velocità.

Esempi di Calcolo

Esempio 1: f₀ = 10 MHz, A = -80 dBc. Jitter ≈ 0.0045 Rad, 0.0072 µs

Esempio 2: f₀ = 100 MHz, A = -100 dBc. Jitter ≈ 0.002 Rad, 0.0032 µs

Applicazioni del Convertitore Rumore di Fase in Jitter

  • Analisi della stabilità di oscillatori RF
  • Progettazione di circuiti ad alta frequenza e clock precisione
  • Verifica della qualità dei segnali nei sistemi di comunicazione
  • Simulazioni e ottimizzazione delle prestazioni temporali dei dispositivi elettronici
  • Strumento didattico per ingegneria elettronica e telecomunicazioni
