CRT – Cathode Ray Tube
Oggi esploriamo un componente che ha segnato un’intera era dell’elettronica: il CRT, ovvero Cathode Ray Tube. Se hai mai smontato un vecchio televisore o monitor, sai bene di cosa parlo. In questo articolo parleremo di come funziona il tubo a raggi catodici, quali sono i suoi componenti interni, e perché è stato così importante nella storia dei dispositivi elettronici. Ti guiderò passo dopo passo con esempi tecnici per chiarire anche i dettagli più complessi.
Che cos’è un CRT (Cathode Ray Tube)?
Il CRT è un tubo a vuoto usato principalmente nei televisori e monitor fino agli anni 2000. La sua funzione principale è quella di convertire segnali elettrici in immagini visibili. Al suo interno, un fascio di elettroni viene emesso da un catodo riscaldato e viene diretto verso uno schermo fosforescente, dove crea punti luminosi che compongono l’immagine.
Il principio alla base del CRT è l’effetto termoionico, dove il catodo riscaldato emette elettroni. Questi elettroni vengono accelerati e focalizzati verso lo schermo, e la loro interazione con il materiale fosforescente produce luce.
Componenti principali di un CRT
- Catodo: la sorgente di elettroni, riscaldata da un filamento.
- Griglia di controllo: modula l’intensità del fascio elettronico, influenzando la luminosità dell’immagine.
- Anodi: accelerano e focalizzano gli elettroni, portandoli verso lo schermo.
- Bobine di deflessione: controllano la direzione del fascio, spostandolo orizzontalmente e verticalmente per coprire tutto lo schermo.
- Schermo fosforescente: rivestito con materiali che emettono luce quando colpiti dagli elettroni.
Esempio tecnico: funzionamento del CRT in un televisore
- Il filamento riscalda il catodo, che inizia a emettere elettroni.
- La griglia di controllo modula il flusso degli elettroni, regolando la luminosità.
- Gli anodi accelerano gli elettroni fino a velocità elevate, indirizzandoli verso lo schermo.
- Le bobine di deflessione modificano la traiettoria del fascio per disegnare ogni linea dell’immagine, una riga alla volta.
- Quando gli elettroni colpiscono il materiale fosforescente, questo emette luce, creando pixel visibili.
Questo processo avviene decine di migliaia di volte al secondo per generare immagini in tempo reale. Nei modelli a colori, ci sono tre fasci (rosso, verde, blu) che si combinano per formare milioni di colori.
Tipi di fosfori e persistenza
I CRT utilizzano diversi tipi di fosfori, a seconda dell’applicazione. In un oscilloscopio, ad esempio, si usano fosfori a breve persistenza per rappresentare segnali rapidi senza sfocature. In un televisore, invece, si preferiscono fosfori a lunga persistenza per dare stabilità all’immagine.
La scelta del fosforo influisce anche sulla fedeltà dei colori, sulla luminosità e sul comfort visivo, specialmente in ambienti scuri o quando si guarda lo schermo per lunghi periodi.
Problemi comuni nei CRT
- Burn-in: immagine residua lasciata da contenuti statici troppo a lungo visualizzati.
- Convergenza: disallineamento dei tre fasci RGB che crea bordi sfocati o doppi.
- Magnetizzazione: può alterare i colori; risolvibile con un ciclo di smagnetizzazione (degauss).
- Alto voltaggio: i CRT lavorano con tensioni elevate, anche sopra i 25kV, il che li rende pericolosi da maneggiare senza le dovute precauzioni.

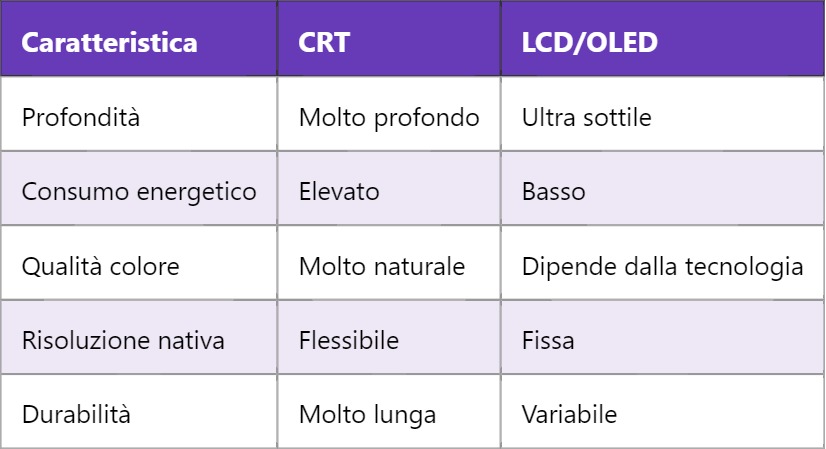

Confronto con tecnologie moderne
Io stesso ho utilizzato CRT in progetti di laboratorio per analisi di segnali video e test su apparecchiature RF. La loro capacità di mostrare una risposta in tempo reale, senza ritardi, li rendeva ideali per molti strumenti di misura, come gli oscilloscopi analogici.
In più, i CRT venivano utilizzati in radar, radar navali e applicazioni militari per la loro robustezza e affidabilità. Anche se oggi sono quasi scomparsi, hanno avuto un impatto fondamentale nello sviluppo della tecnologia visiva e dell’elettronica in generale.
Domani vedremo il funzionamento interno di un flyback transformer, il trasformatore ad alta tensione che rende possibile l’accelerazione degli elettroni nel CRT. Ti consiglio di non perderlo se vuoi capire cosa alimenta davvero il cuore di questi dispositivi.
