D-Sub Connector – D Subminiature Connector (Connettore D-Sub)
Oggi ti spiego cosa è un connettore D-Sub, un componente fondamentale in molti dispositivi elettronici per la comunicazione diretta tra hardware. Quando parliamo di D-Sub o D Subminiature, ci riferiamo a quei connettori a forma di “D” usati per collegare dispositivi con più pin in modo ordinato e sicuro. Sono comunemente utilizzati in PC, apparecchiature industriali, e sistemi di comunicazione.
Che cos’è un connettore D-Sub?
Il connettore D-Sub è formato da una carcassa metallica a forma di D che contiene una fila o più file di pin elettrici o fori per i pin (maschio o femmina). Questo design aiuta a prevenire un inserimento errato. Questi pin trasportano segnali elettrici o dati tra dispositivi, per esempio tra un computer e un monitor o una stampante.
Tipi comuni di connettori D-Sub
- DA-15: 15 pin in 2 file, usato per joystick o vecchi monitor VGA.
- DB-9: 9 pin, molto comune nelle porte seriali RS-232.
- DB-25: 25 pin, spesso usato per porte parallele o comunicazioni più complesse.
Come funziona un D-Sub Connector? – Esempio tecnico
Immagina di voler collegare un mouse seriale al tuo computer. Il mouse ha un connettore DB-9 maschio e il computer la porta DB-9 femmina. Quando inserisci il connettore, i pin di trasmissione dati (TX), ricezione dati (RX), e massa (GND) si allineano perfettamente. Questo permette al segnale di passare in modo stabile e senza interferenze. Se sbagli il verso di inserimento, la forma a D impedisce il contatto errato, evitando danni.

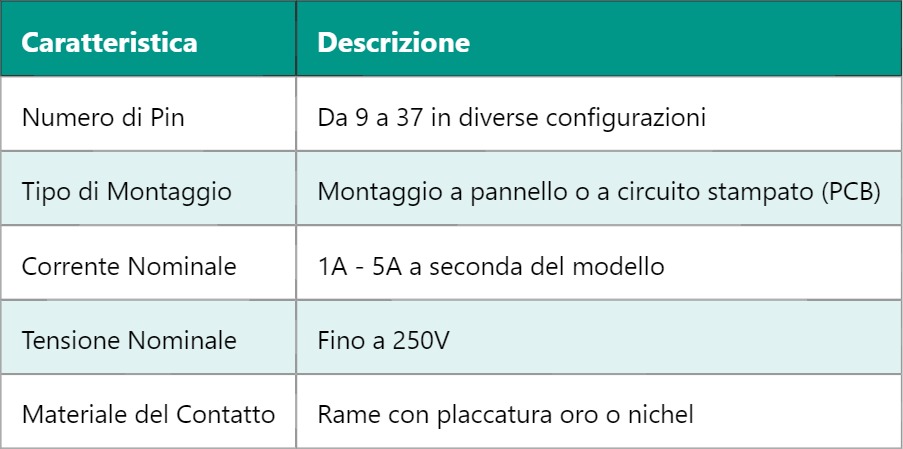

Specifiche tecniche importanti
Questi connettori sono progettati per una connessione affidabile, con una buona resistenza alla corrosione e bassa perdita di segnale. Sono spesso usati in ambienti industriali dove è richiesta una connessione robusta e duratura.
Perché scegliere un D-Sub e non altri connettori?
Io ti dico che i D-Sub sono preferiti quando hai bisogno di molti contatti in uno spazio compatto, con un meccanismo di fissaggio sicuro (viti laterali) per evitare scollegamenti accidentali. Ad esempio, in un sistema di controllo industriale, dove ogni segnale deve essere trasmesso con precisione senza interferenze, il D-Sub fa il suo lavoro molto bene.
In più, sono facili da riparare e sostituire, cosa non sempre vera per connettori più moderni come USB o HDMI in certi contesti professionali.
Un’altra cosa interessante è che il connettore D-Sub si presta bene a diverse personalizzazioni, come configurazioni a 9, 15, 25 pin o più, a seconda di quanti segnali o alimentazioni devi trasportare.
Se stai lavorando su un progetto elettronico che richiede un’interfaccia dati robusta e affidabile, ora sai perché potresti scegliere un D-Sub rispetto ad altri connettori.
Domani scopriremo come funziona la comunicazione seriale RS-232, che è strettamente legata ai connettori DB-9 che abbiamo visto qui. Capiremo come i dati vengono trasmessi bit dopo bit e come il D-Sub facilita questa connessione nel mondo reale.
