DAC – Convertitore Digitale-Analogico: Cosa Devi Sapere
Oggi ti parlo di DAC, ovvero Digital to Analog Converter, uno dei componenti più importanti nell’elettronica moderna. Se lavori con segnali digitali, prima o poi avrai bisogno di un DAC per trasformare quei dati digitali in segnali analogici utilizzabili, tipo audio, video o controllo motori. In questo articolo vediamo insieme come funziona un DAC, i suoi tipi, e qualche esempio pratico che ti aiuterà a capire meglio.
Cos’è un DAC?
Un DAC è un dispositivo elettronico che prende un segnale digitale (numeri binari) e lo converte in un segnale analogico continuo. Per esempio, nel caso dell’audio digitale, il DAC trasforma i dati binari in una forma di onda che può pilotare un altoparlante. Senza DAC, non potresti sentire musica dal tuo smartphone o vedere video con audio chiaro.
Come funziona un DAC?
Immagina che il tuo segnale digitale sia una serie di numeri: 0001, 0010, 0100 e così via. Il DAC prende questi numeri e li converte in tensioni analogiche proporzionali. Ad esempio, se hai un DAC a 8 bit, puoi rappresentare 256 livelli di tensione diversi, da 0V fino a un massimo prefissato (tipo 5V).
Tipi di DAC
- DAC a R-2R Ladder: Questo è uno dei più semplici ed economici. Usa una rete di resistori a scala R-2R per convertire il digitale in analogico. È molto usato per applicazioni che non richiedono altissima precisione.
- DAC a conversione PWM (Pulse Width Modulation): Qui si usa un segnale digitale a impulsi di larghezza variabile che, filtrato con un filtro passa basso, diventa un segnale analogico. È comune in microcontrollori per controllare motori o LED.
- DAC a conversione sigma-delta: È un tipo avanzato che usa sovracampionamento e modulazione sigma-delta per ottenere alta risoluzione e bassa distorsione, molto usato in audio hi-fi e strumenti di misura.
Esempio pratico di DAC
Ti faccio un esempio: hai un microcontrollore che genera un valore digitale tra 0 e 255 (8 bit). Vuoi pilotare un amplificatore audio. Il microcontrollore manda questo valore al DAC, che converte il numero in una tensione proporzionale, per esempio 0V a 5V. L’amplificatore riceve questa tensione e la usa per creare un suono. Senza il DAC, il microcontrollore non potrebbe direttamente generare questo segnale analogico.

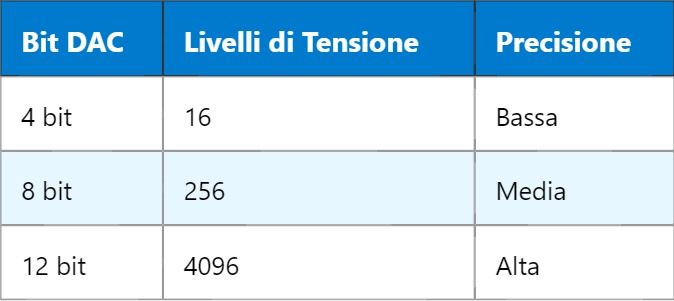

Come vedi, più bit ha il DAC, più precisa sarà la conversione digitale-analogica. Però attenzione: più bit significa anche un costo maggiore e circuiti più complessi.
Per aumentare la qualità del segnale, si usano anche tecniche come il filtraggio del segnale in uscita dal DAC per eliminare rumori e distorsioni. In ambito audio, ad esempio, i filtri passa basso sono fondamentali per ottenere suoni puliti e naturali.
Oltre all’audio, i DAC sono fondamentali anche nel controllo di motori, nei sistemi di comunicazione, nelle apparecchiature mediche, e praticamente in ogni sistema che deve tradurre dati digitali in segnali analogici fisici.
Domani approfondiremo l’argomento con un focus su ADC, il Convertitore Analogico-Digitale, che fa esattamente l’opposto del DAC, trasformando segnali analogici in dati digitali. Capire come lavorano insieme è fondamentale per chi lavora con segnali elettronici.
