Depletion-load NMOS: Caratteristiche e Funzionamento
Oggi voglio parlarti del Depletion-load NMOS, un concetto chiave nell’elettronica digitale, specialmente quando si tratta di circuiti integrati. Se ti stai chiedendo cos’è esattamente un depletion-load NMOS o come funziona, sei nel posto giusto. In questo post vedremo in modo tecnico e chiaro di cosa si tratta e ti darò qualche esempio per aiutarti a capire meglio.
Cos’è un Depletion-load NMOS?
Il depletion-load NMOS è un tipo di transistor NMOS usato come carico attivo in circuiti logici. A differenza del transistor di tipo enhancement, il transistor depletion è normalmente acceso senza tensione al gate, cioè conduce corrente anche con gate a 0V. Questo permette di usarlo come carico “semplice” ma con migliore efficienza rispetto a una resistenza statica.
In pratica, un transistor depletion-load funziona come un resistore controllato, ma con vantaggi evidenti in termini di area del chip e velocità di commutazione.
Come funziona nel circuito?
- Immagina un inverter NMOS classico. Hai un transistor di pull-down (NMOS enhancement) e come carico puoi usare una resistenza, ma questa occupa spazio e consuma più potenza.
- Qui entra in gioco il transistor depletion-load: è collegato come carico, in modo che conduca corrente anche senza tensione al gate.
- Quando l’input è alto, il transistor NMOS di pull-down si attiva e tira l’output verso massa.
- Quando l’input è basso, il depletion-load NMOS si comporta come un carico attivo, mantenendo l’output alto.
Esempio tecnico per capire meglio
Supponiamo di avere un transistor NMOS depletion con Vth (tensione di soglia) negativa, tipo -1V. Questo significa che anche a 0V di gate, il transistor è parzialmente acceso. Se colleghi il drain di questo transistor all’alimentazione e la source al nodo di uscita, ottieni un carico attivo che fa passare corrente controllata, invece di una semplice resistenza fissa.
In questo modo il circuito può funzionare più velocemente, perché il carico non è solo una resistenza passiva, ma un dispositivo controllato che può adattarsi al voltaggio in uscita. È molto utile per circuiti integrati NMOS tradizionali.
Pro e contro del depletion-load NMOS
- Pro: Riduce l’area del chip rispetto a carichi resistivi.
- Consumo di potenza inferiore rispetto a una resistenza fissa.
- Velocità di commutazione migliore grazie al carico attivo.
- Contro: Può essere più complesso da progettare rispetto a un semplice resistore.
- Non sempre adatto per tensioni molto basse o circuiti CMOS moderni.

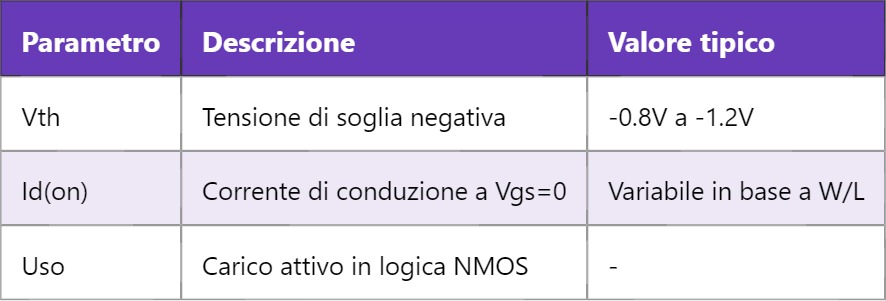

Caratteristiche elettriche in tabella
Quando progetti circuiti digitali NMOS, usare un depletion-load ti permette di migliorare il compromesso tra potenza, velocità e dimensioni. È una tecnica storica ma ancora molto utile per capire come si sono evoluti i circuiti logici e per apprendere i fondamenti dell’elettronica digitale.
Domani possiamo vedere come funziona un inverter CMOS e confrontarlo con il depletion-load NMOS per capire vantaggi e limiti delle due tecnologie e come si sono evoluti i circuiti integrati moderni. Ti aspetto!
