DIP Switch – Interruttore in Package Dual Inline (DIP)
Oggi voglio spiegarti cosa è un DIP switch e come funziona. Se ti sei mai chiesto come si può configurare un circuito senza dover saldare o modificare il cablaggio, il DIP switch è la risposta che cerchi. In questo post vedremo nel dettaglio cos’è, come si usa e alcuni esempi pratici per capire meglio.
Cos’è un DIP Switch?
Il DIP switch, abbreviazione di Dual Inline Package switch, è un componente elettronico che contiene più piccoli interruttori in un unico pacchetto. Ogni interruttore può essere acceso o spento indipendentemente, permettendo così di configurare rapidamente un circuito. Lo trovi spesso nelle schede elettroniche per impostare indirizzi, modalità di funzionamento o altre configurazioni senza dover programmare o cablare di nuovo.
Come funziona un DIP Switch?
Immagina un DIP switch come una serie di piccoli interruttori su una riga, ciascuno con due posizioni: ON o OFF. Quando metti un interruttore su ON, chiudi il circuito per quella linea, mentre su OFF lo apri. In questo modo puoi combinare i valori per creare configurazioni diverse.

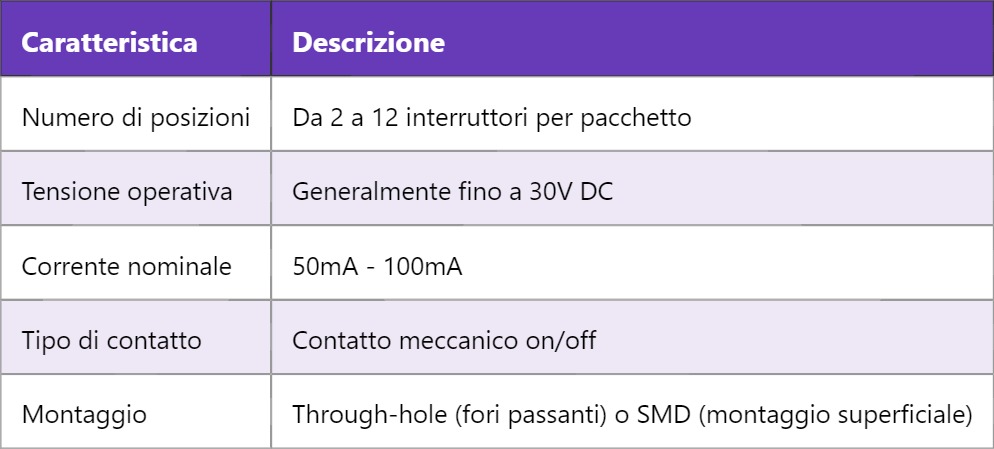

Struttura e Specifiche Tecniche
Esempio pratico d’uso
Supponiamo che tu stia costruendo un dispositivo che può comunicare su diverse frequenze, e vuoi permettere all’utente di scegliere tra 4 modalità senza cambiare il firmware. Un DIP switch a 2 posizioni ti aiuta a fare questo facilmente.
- Interruttore 1: seleziona frequenza alta o bassa.
- Interruttore 2: abilita o disabilita una funzione extra.
Quindi, se entrambi gli switch sono OFF, il dispositivo funziona con frequenza bassa senza funzione extra. Se switch 1 è ON e switch 2 OFF, frequenza alta senza extra, e così via. È un modo semplice per configurare il sistema senza dover entrare nel software.
Perché usare un DIP Switch?
- Configurazione rapida e semplice di circuiti.
- Evita di dover saldare o modificare cablaggi.
- Puoi cambiare configurazione in campo senza attrezzi speciali.
- Economico e affidabile, anche in ambienti industriali.
Ad esempio, molti router o dispositivi industriali usano DIP switch per impostare indirizzi di rete o modalità operative. Se hai un progetto Arduino o Raspberry Pi, un DIP switch ti permette di cambiare comportamenti senza riscrivere il codice o aggiungere interfacce complicate.
Consigli per l’utilizzo
Quando usi un DIP switch, fai attenzione a queste cose:
- Assicurati di collegare correttamente le linee al microcontrollore o al circuito di lettura.
- Ricorda che i contatti meccanici possono usurarsi, quindi evita di cambiarli troppo spesso.
- Usa resistenze di pull-up o pull-down per stabilizzare i segnali letti.
- Controlla la tensione e corrente per non danneggiare l’interruttore.
In pratica, per leggere lo stato di un DIP switch con un microcontrollore, colleghi ogni posizione a un ingresso digitale con una resistenza di pull-up. Quando l’interruttore è ON, il pin va a massa (LOW), altrimenti resta HIGH. Facile da implementare e da debuggare.
Se vuoi un esempio rapido di codice Arduino per leggere un DIP switch a 4 posizioni, te lo posso fornire. Basta leggere ogni pin e memorizzare lo stato per poi usare quei dati nel tuo programma.
In più, se combini DIP switch con LED o altri segnali, puoi creare sistemi di diagnostica visiva o modalità di test che rendono la manutenzione più semplice e veloce.
Domani vedremo come usare i DIP switch in combinazione con microcontrollori per realizzare sistemi configurabili da utente finale, e approfondiremo anche le differenze tra DIP switch e altri tipi di switch come quelli rotativi o a tastiera.
