EPD – Display a Carta Elettronica (E-Paper Display)
Oggi ti spiego cos’è un EPD, ovvero un Display a Carta Elettronica, e perché è importante nel mondo dei display elettronici. Un EPD è una tecnologia di visualizzazione che imita la carta stampata, ma con vantaggi elettronici come basso consumo e alta leggibilità alla luce del sole. In questo post vedremo come funziona, i suoi componenti principali e qualche esempio tecnico per capire meglio.
Cos’è un EPD?
Un EPD, o Electronic Paper Display, è uno schermo che usa microcapsule riempite di particelle caricate elettricamente. Queste particelle possono essere mosse da un campo elettrico per mostrare testo o immagini in bianco e nero (o a colori nelle versioni avanzate). L’effetto è simile a una pagina di giornale: si legge bene anche sotto il sole e consuma energia solo quando si aggiorna l’immagine.
Come funziona un EPD?
- Immagina microcapsule sferiche dentro lo strato dello schermo, con particelle bianche caricate positivamente e nere caricate negativamente.
- Applicando un campo elettrico specifico, puoi spostare queste particelle verso l’alto o il basso per far apparire una parte bianca o nera del display.
- Una volta posizionate, le particelle rimangono ferme senza bisogno di energia, il che fa risparmiare batteria rispetto agli LCD o OLED.
Componenti principali di un EPD
- Microcapsule: contengono le particelle bianche e nere cariche elettricamente.
- Strato di elettrodi: permette di generare il campo elettrico che muove le particelle.
- Substrato di supporto: una base trasparente o flessibile su cui è costruito il display.
- Controller elettronico: che gestisce il segnale di comando e la disposizione delle immagini sullo schermo.
Esempio tecnico: Aggiornamento di un EPD
Ti faccio un esempio semplice per farti capire come funziona in pratica. Supponiamo di voler mostrare una lettera “A” su un EPD bianco e nero:
- Il controller invia segnali per creare un campo elettrico che spinge le particelle bianche verso la superficie dove deve apparire la “A”.
- Le altre zone rimangono nere perché le particelle nere sono portate in superficie lì.
- Una volta finito, l’immagine “A” resta visibile senza bisogno di ulteriore energia finché non cambi schermo.

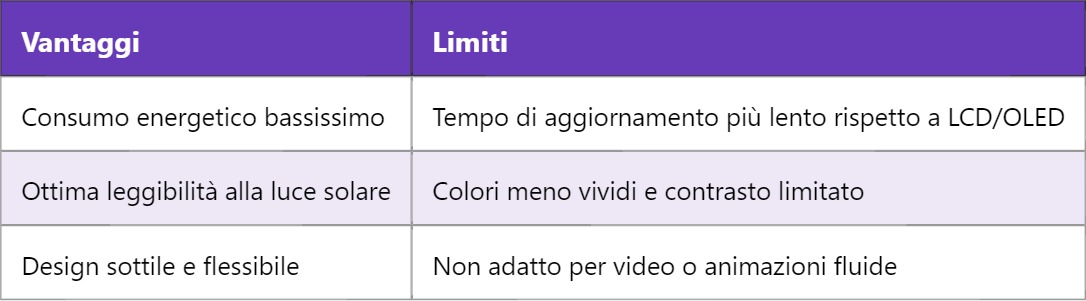

Vantaggi e limiti
EPD è ideale per dispositivi come ebook reader, segnaletica digitale e orologi smart con lunga autonomia. Quando progetti un dispositivo con EPD, devi tenere conto della sua bassa frequenza di aggiornamento e sfruttare la sua capacità di mantenere l’immagine senza energia.
Se ti stai chiedendo come comunicano EPD e microcontrollori, la risposta è tramite protocolli come SPI o I2C che inviano i dati all’unità di controllo del display. Qui devi gestire l’aggiornamento pixel per pixel o a blocchi, in base alla risoluzione del tuo EPD.
Domani vedremo come programmare un EPD con Arduino, entrando nel dettaglio della comunicazione SPI e di come disegnare testi e immagini in modo semplice e veloce. Ti farà capire come trasformare queste nozioni in un progetto reale!
