ESC – Electronic Speed Controller: Guida Completa
Oggi ti spiego cos’è un ESC, come funziona e perché è fondamentale nei tuoi progetti elettronici, soprattutto se lavori con motori brushless o RC. Se ti stai chiedendo come controllare la velocità di un motore elettrico in modo preciso e affidabile, sei nel posto giusto.
Cos’è un ESC?
Un ESC, o Electronic Speed Controller, è un dispositivo elettronico che regola la velocità di un motore elettrico, la direzione di rotazione e, in certi casi, la frenata. In pratica, l’ESC agisce da ponte tra il segnale di controllo (ad esempio da un radiocomando o microcontrollore) e il motore stesso.
Come funziona un ESC?
Ti faccio un esempio tecnico: immagina un motore brushless a 3 fasi. L’ESC riceve un segnale PWM (Pulse Width Modulation) che indica quanta energia deve fornire al motore. L’ESC converte questo segnale in sequenze precise per pilotare i tre avvolgimenti del motore, regolando velocità e direzione. Senza ESC, non potresti cambiare velocità in modo fluido e controllato.
Componenti principali di un ESC
- Microcontrollore: è il cervello, interpreta il segnale di controllo e decide come azionare i transistor.
- Transistor MOSFET: gestiscono il flusso di corrente verso il motore.
- Driver: amplifica il segnale del microcontrollore per pilotare i MOSFET.
- Filtro e condensatori: stabilizzano la tensione e proteggono da picchi di corrente.

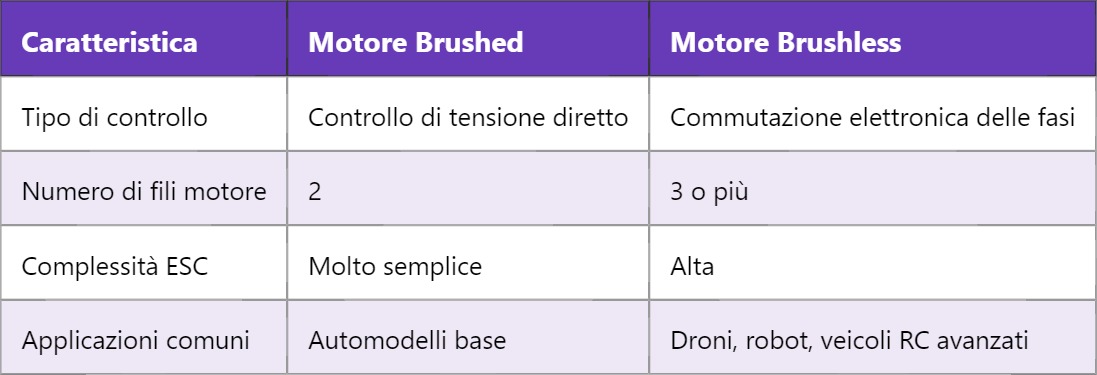

Tipi di ESC
- ESC per motori brushed: più semplice, usa il controllo della tensione per regolare la velocità.
- ESC per motori brushless: più complesso, richiede commutazione elettronica delle fasi per far girare il motore.
- ESC con funzionalità avanzate: come frenata rigenerativa, telemetria o programmazione via software.
Esempio pratico di connessione ESC-motore brushless
Prendiamo un ESC a 3 fasi collegato a un motore brushless trifase. Ogni filo del motore è collegato a un’uscita dell’ESC. Il controllo avviene inviando segnali PWM sincronizzati per ogni fase, cambiando la sequenza per controllare la rotazione e la velocità. Se usi un radiocomando, il segnale PWM viene ricevuto dall’ESC, che traduce il comando in movimento.
Perché l’ESC è importante nel tuo progetto?
Se vuoi fare un drone, un robot o un veicolo RC, l’ESC è essenziale. Ti permette di avere un controllo diretto, preciso e affidabile sul motore senza dover gestire direttamente alte correnti o tensioni. Inoltre, molti ESC offrono protezioni da surriscaldamento, sovracorrente e bassa tensione, così il tuo motore e batteria durano più a lungo.
Un punto importante: quando scegli un ESC, devi considerare la corrente massima supportata e la tensione operativa, che devono corrispondere al motore e alla batteria che userai. Se prendi un ESC sottodimensionato, rischi di bruciarlo o danneggiare il motore.
Nel mondo dell’elettronica e del controllo motori, l’ESC è il ponte tra il comando e il movimento fisico. Se stai sviluppando un sistema che richiede precisione nella velocità e affidabilità, non puoi farne a meno.
Domani vedremo come programmare un ESC con Arduino per personalizzare il comportamento del motore e integrare funzioni come l’avvio progressivo o la frenata elettronica. Restiamo sintonizzati!
