ESR – Equivalent Series Resistance: Capire il Concetto in Elettronica
Oggi ti spiego cos’è l’ESR, o Equivalent Series Resistance, un parametro fondamentale che spesso viene trascurato ma che può fare una grande differenza nel funzionamento di un circuito elettronico, soprattutto quando si lavora con condensatori elettrolitici o al tantalio.
Cos’è l’ESR?
In parole semplici, l’ESR è la resistenza interna che si trova “in serie” con un componente, tipicamente un condensatore. Anche se idealmente un condensatore dovrebbe avere solo capacità, nella realtà ha una piccola resistenza dovuta ai materiali e alla costruzione. Questa resistenza influenza il comportamento del componente, specialmente ad alte frequenze o in circuiti di potenza.
Perché l’ESR è importante?
- Può causare perdite di energia e riscaldamento nel componente.
- Influenza la risposta in frequenza e la stabilità del circuito.
- Può causare malfunzionamenti o ridurre la vita utile del componente.
Esempio pratico
Immagina un circuito di alimentazione a commutazione (SMPS) dove usi condensatori elettrolitici per filtrare la tensione. Se il condensatore ha un ESR elevato, durante il funzionamento a frequenze alte, questo si traduce in un aumento delle perdite e quindi un surriscaldamento. Potresti notare instabilità o rumore elettrico sul segnale di uscita.
Come misurare l’ESR

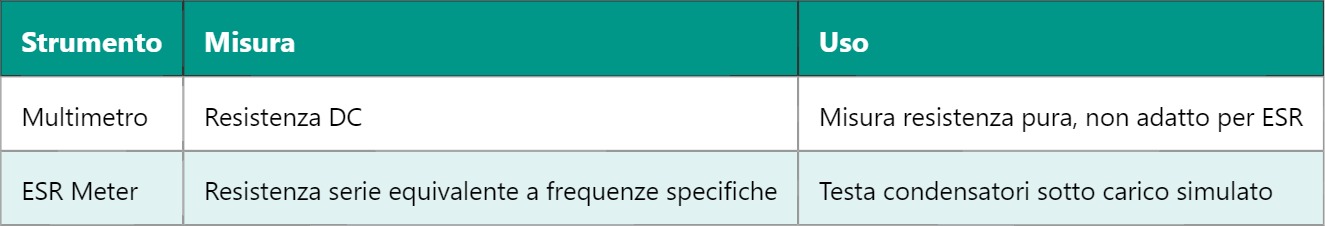

Non puoi misurare l’ESR con un multimetro standard perché misura solo la resistenza continua. Serve uno strumento chiamato ESR meter che fornisce un segnale AC a frequenza specifica per calcolare la resistenza “equivalente” del condensatore.
ESR e durata del condensatore
Con il tempo, specialmente in ambienti caldi o con carichi pesanti, l’ESR tende ad aumentare. Questo significa che un condensatore che sembrava funzionare bene può diventare un problema per il circuito. Quindi, se stai riparando o manutenendo un dispositivo elettronico, controllare l’ESR è spesso la chiave per capire se un condensatore è da sostituire.
Inoltre, esistono condensatori a bassa ESR progettati appositamente per applicazioni dove la resistenza interna deve essere minima, come nelle alimentazioni switching o circuiti audio ad alta fedeltà.
Quando scegli un condensatore, non guardare solo la capacità e la tensione nominale, ma anche il valore di ESR, soprattutto se il condensatore deve lavorare a frequenze alte o sotto carichi importanti.
Per esempio, i condensatori al tantalio hanno tipicamente un ESR più basso rispetto agli elettrolitici tradizionali, il che li rende preferibili in alcune applicazioni sensibili.
In sintesi, l’ESR può sembrare un dettaglio tecnico, ma ti assicuro che capirlo e saperlo misurare ti fa diventare un tecnico migliore e risparmi malfunzionamenti e sostituzioni inutili.
Domani vedremo come scegliere i condensatori in base alle specifiche di ESR e come utilizzare queste informazioni per progettare alimentazioni più stabili e affidabili, così potrai migliorare i tuoi circuiti elettronici senza troppi tentativi.
