FFC – Flat Flexible Cable
Oggi voglio parlarti di un componente elettronico molto usato ma spesso poco spiegato: il FFC, ovvero il Flat Flexible Cable. In questa guida ti spiego cos’è, come funziona, perché è importante e dove si usa. Ti darò anche qualche esempio tecnico pratico così da farti capire bene come sfruttarlo nei tuoi progetti.
Cos’è un Flat Flexible Cable (FFC)?
Un FFC è un tipo di cavo piatto, sottile e flessibile, composto da un insieme di conduttori paralleli e isolati, racchiusi in una guaina piatta di materiale plastico. A differenza dei cavi tradizionali rotondi o intrecciati, l’FFC permette di risparmiare spazio e di realizzare collegamenti molto compatti e ordinati all’interno di dispositivi elettronici.
In parole semplici, pensa a un nastro sottile che contiene tanti fili elettrici paralleli, perfetto per collegare due schede o componenti vicini ma in spazi ristretti.
Come funziona un FFC?
Il principio è semplice: ogni conduttore interno trasporta un segnale elettrico o una tensione di alimentazione. La struttura piatta e flessibile permette di piegare il cavo in angoli stretti senza danneggiarlo, cosa che con un cavo tradizionale sarebbe difficile o impossibile.
Inoltre, la disposizione parallela dei fili riduce l’interferenza elettromagnetica e mantiene una buona qualità del segnale, particolarmente importante nelle trasmissioni dati ad alta velocità.

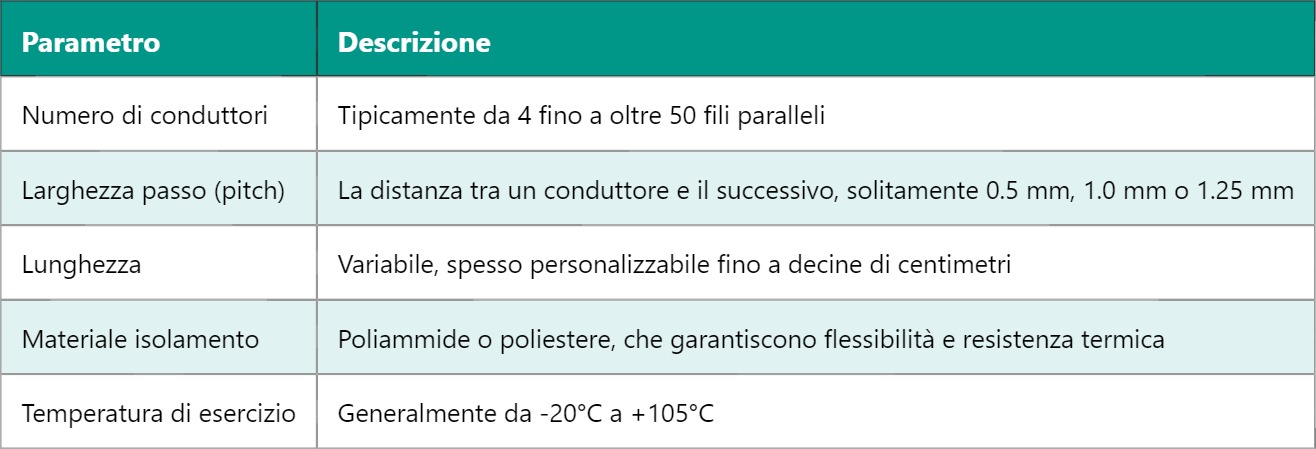

Caratteristiche tecniche principali
Dove si usa un FFC?
Li trovi praticamente ovunque ci sia bisogno di collegare componenti elettronici in spazi piccoli, con movimenti o piegature frequenti. Ecco qualche esempio:
- Notebook e laptop: per collegare tastiera, touchpad e schermo alla scheda madre.
- Stampanti: il cavo FFC collega la testina di stampa ai circuiti di controllo, gestendo segnali veloci e precisi.
- Smartphone e tablet: usati per collegare display, sensori e altri moduli interni.
- Televisori e monitor: per trasmettere segnali video fra schede e pannelli.
Esempio tecnico pratico: sostituzione di un FFC in un laptop
Ti racconto un caso pratico: se hai mai smontato un laptop, avrai visto un nastro piatto collegare la tastiera alla scheda madre. Questo è un FFC. Se si danneggia, per esempio piegandolo troppo o schiacciandolo, la tastiera può smettere di funzionare o dare input errati. Cambiarlo è semplice ma richiede attenzione a non danneggiare i connettori a cui si attacca, di solito di tipo ZIF (Zero Insertion Force).
Per estrarre il cavo da un connettore ZIF, di solito devi sollevare una piccola linguetta di blocco e tirare delicatamente il cavo. Per inserirlo, fai attenzione che sia perfettamente allineato e poi chiudi la linguetta. È un’operazione che richiede precisione, ma con un po’ di pratica diventa facile.
Vantaggi e svantaggi dei Flat Flexible Cable
- Vantaggi:
- Flessibilità e possibilità di piegatura anche in spazi molto ridotti.
- Riduzione dell’ingombro rispetto a cavi rotondi tradizionali.
- Facilità di montaggio e sostituzione, soprattutto con connettori ZIF.
- Bassa interferenza elettromagnetica grazie alla disposizione parallela dei conduttori.
- Svantaggi:
- Limitata robustezza meccanica, il cavo è delicato e si può danneggiare se piegato troppo o tirato con forza.
- Non adatto a trasmissioni di potenza elevata, è pensato principalmente per segnali a bassa corrente.
- Può richiedere connettori speciali e più costosi rispetto ai cavi standard.
Come vedi, il FFC è una soluzione molto utile e diffusa nei dispositivi moderni, soprattutto dove lo spazio e la flessibilità sono fondamentali.
Domani approfondiremo il funzionamento dei connettori ZIF (Zero Insertion Force), spesso abbinati ai FFC, per capire come garantiscono connessioni rapide e sicure senza danneggiare i cavi. Non vedo l’ora di raccontarti di più!
