Filtro EMI – Electromagnetic Interference Filter
Oggi voglio parlarti di un componente fondamentale nell’elettronica: il filtro EMI. Se stai lavorando con circuiti elettronici, sai quanto sia fastidioso il disturbo elettromagnetico, o EMI, che può rovinare il funzionamento dei tuoi dispositivi. Quindi, in questo articolo vedremo come funziona un filtro EMI e come puoi usarlo per proteggere i tuoi circuiti.
Cos’è un filtro EMI?
Un filtro EMI è un circuito progettato per bloccare o attenuare le interferenze elettromagnetiche indesiderate che entrano o escono da un dispositivo elettronico. Questi disturbi possono essere causati da segnali radio, motori, trasformatori, o altre sorgenti elettromagnetiche. Il filtro lavora principalmente su frequenze alte, lasciando passare solo il segnale utile.
Come funziona un filtro EMI?
Il filtro EMI si basa su componenti passivi come condensatori, induttori e a volte resistori, organizzati in modo da creare un percorso con alta impedenza per le frequenze di disturbo. Per esempio, un condensatore posto tra linea e terra crea un percorso a bassa impedenza per le alte frequenze, mentre un induttore in serie blocca queste frequenze impedendo che passino al circuito successivo.

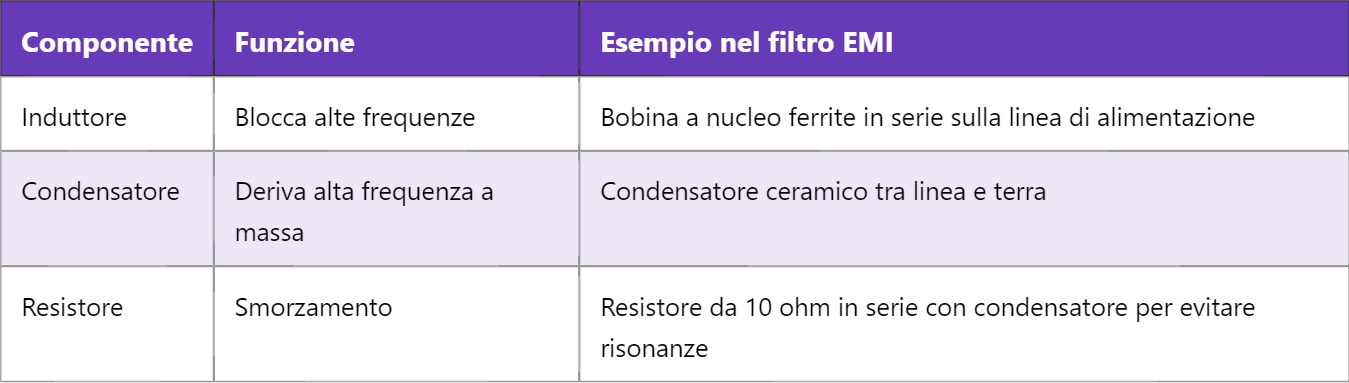

Componenti principali
- Induttori: bloccano le alte frequenze creando una barriera al passaggio delle interferenze.
- Condensatori: cortocircuitano a terra le alte frequenze indesiderate.
- Resistori: talvolta usati per smorzare oscillazioni o risonanze.
Tipi di filtri EMI
- Filtro passa-basso: lascia passare le frequenze basse (segnale utile) e blocca le alte frequenze (interferenze).
- Filtro passa-alto: usato raramente, serve per bloccare le basse frequenze mantenendo solo alte frequenze.
- Filtro passa-banda: lascia passare una fascia di frequenze specifica bloccando tutto il resto.
Esempio pratico
Immagina di avere un alimentatore switching che emette rumore su linee di alimentazione. Se inserisci un filtro EMI fatto con un induttore e condensatori in ingresso, riduci drasticamente il rumore che può raggiungere il resto del circuito o tornare sulla rete elettrica. Questo ti evita problemi come malfunzionamenti o interferenze con altri apparecchi.
Nel progettare un filtro EMI devi anche considerare la frequenza di taglio, che dipende dai valori di induttanza e capacità. Per calcolare questa frequenza puoi usare la formula classica: f = 1 / (2π√(LC)). Così puoi scegliere componenti che bloccano esattamente le frequenze disturbanti senza intaccare il segnale utile.
Un aspetto importante è che i filtri EMI si usano in tantissimi dispositivi: alimentatori, computer, impianti audio, automobili, ovunque ci sia la necessità di limitare il rumore elettromagnetico. Senza questi filtri, potresti avere problemi di compatibilità elettromagnetica o malfunzionamenti casuali.
Quando lavori su un progetto, prova a misurare il rumore usando un oscilloscopio con sonda ad alta frequenza, poi inserisci un filtro EMI e osserva come il segnale cambia. Questa è una prova pratica che ti fa capire quanto sia utile il filtro nella vita reale.
Domani approfondiremo il tema della Compatibilità Elettromagnetica (EMC) e come si integra con i filtri EMI per garantire che i tuoi dispositivi funzionino senza creare o subire interferenze. Continua a seguire, perché questa è la base per progettare sistemi elettronici affidabili e robusti.
