IC – Integrated Circuit
In questo articolo ti porto dentro il mondo degli IC, cioè Integrated Circuit, che in italiano chiamiamo circuiti integrati. Sono quei piccoli chip neri con le zampette di metallo che vedi su qualsiasi scheda elettronica, ma dentro contengono centinaia di migliaia di componenti miniaturizzati. Oggi andremo a scoprire cosa sono, come funzionano, i diversi tipi esistenti e perché sono così fondamentali in ogni dispositivo elettronico moderno.
Cos’è un circuito integrato?
Un circuito integrato è un insieme di componenti elettronici come transistor, resistori, condensatori e diodi racchiusi in un singolo chip di silicio. In pratica, invece di montare ogni componente uno per uno su una scheda, si realizzano in modo miniaturizzato all’interno di una sola struttura.
I primi IC sono nati negli anni ’50, ma oggi troviamo chip con miliardi di transistor che occupano pochi millimetri quadrati. È proprio grazie agli IC che possiamo avere dispositivi come smartphone, computer, elettrodomestici intelligenti e persino sistemi di guida autonoma.
Come è fatto fisicamente un IC?
Ti spiego in modo diretto: il cuore di un IC è il die di silicio, un piccolo pezzo tagliato da una wafer semiconduttore. Su di esso vengono realizzati i componenti usando processi fotolitografici che depositano e incidono materiali semiconduttori, conduttivi e isolanti in strati sottilissimi.
Il die viene poi saldato e collegato a un package (contenitore) con piedini o terminali che permettono il collegamento con il circuito esterno. Questi package possono essere DIP, SMD, QFP, BGA e tanti altri a seconda dell’applicazione.
Tipi principali di IC
- Analogici: operano con segnali continui. Esempi: amplificatori operazionali, regolatori di tensione, convertitori A/D o D/A.
- Digitali: lavorano con segnali logici (0 e 1). Esempi: microprocessori, memorie RAM, contatori binari.
- Mixed-signal: combinano circuiti analogici e digitali. Sono usati in sistemi embedded, sensori e convertitori.
Esempio tecnico: IC LM358 – Amplificatore operazionale duale
Il LM358 è un classico IC a due amplificatori operazionali in un unico package a 8 pin. Ti faccio un esempio pratico:
- Alimenta il chip con Vcc = 5V e GND.
- Applica un segnale analogico (ad esempio 1Vpp) all’ingresso non invertente del primo op-amp.
- Regola la retroazione con un partitore resistivo per ottenere un guadagno preciso, tipo x10.
- All’uscita ottieni un segnale amplificato stabile e lineare, utile per sensori o audio.
Con un solo chip, hai due amplificatori già pronti, senza dover montare decine di transistor e resistori a mano. È questa la potenza degli IC!
Perché i circuiti integrati sono così importanti?
Risparmio di spazio, consumo energetico ridotto, affidabilità e velocità di produzione sono solo alcuni dei vantaggi. Immagina di costruire un microprocessore con componenti discreti: servirebbero metri quadrati di circuito stampato. Con un IC, lo hai sulla punta di un dito.
Inoltre, grazie alla possibilità di integrare milioni di funzioni, gli IC permettono anche l’evoluzione rapida dell’elettronica: dalla logica TTL ai microcontrollori ARM, tutto parte da lì. Io stesso, quando progetto qualcosa con Arduino o Raspberry Pi, uso IC per tutto: driver di motori, convertitori di segnale, interfacce logiche… sono ovunque.

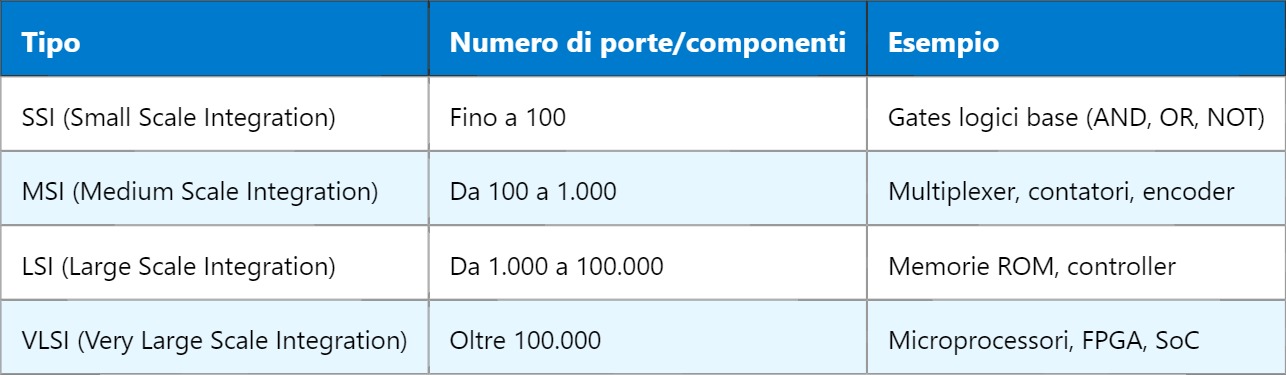

Classificazione per complessità
Un punto interessante che pochi menzionano: ogni IC ha bisogno anche di un buon layout PCB, perché segnali ad alta velocità, clock e alimentazioni vanno gestiti con attenzione. Un IC da solo non basta, serve il contesto giusto per funzionare bene.
Domani ti parlerò del SoC – System on Chip, un’evoluzione estrema del concetto di IC dove tutto, ma proprio tutto, è integrato in un unico chip. Vedrai che non è solo potenza, ma anche ingegneria elegante e compatta.
