IGBT – Transistor Bipolare a Gate Isolato
Oggi voglio parlarti di un componente fondamentale nell’elettronica di potenza: l’IGBT, ovvero l’Insulated Gate Bipolar Transistor. Questo dispositivo combina i vantaggi dei MOSFET e dei transistor bipolari, ed è molto usato in applicazioni dove serve commutazione rapida e alta efficienza.
Cos’è un IGBT?
L’IGBT è un transistor che usa un gate isolato per controllare una corrente molto alta tra collettore e emettitore. In pratica, funziona come un interruttore che può accendersi e spegnersi rapidamente, ma sopporta tensioni e correnti maggiori rispetto a un MOSFET normale. Oggi vedremo come funziona e dove lo puoi usare.
Come funziona un IGBT?
- Il gate è isolato elettricamente, simile a un MOSFET, quindi controlli la corrente senza consumare energia continua.
- Il canale di conduzione è bipolare, quindi il dispositivo può sopportare correnti elevate e ha bassa caduta di tensione in conduzione.
- Quando applichi tensione al gate, si forma un canale conduttivo che permette alla corrente di fluire tra collettore ed emettitore.
Immagina di avere un circuito di controllo motore in cui devi regolare potenza senza sprechi: qui l’IGBT è perfetto perché riesce a commutare rapidamente senza far scaldare troppo il circuito.

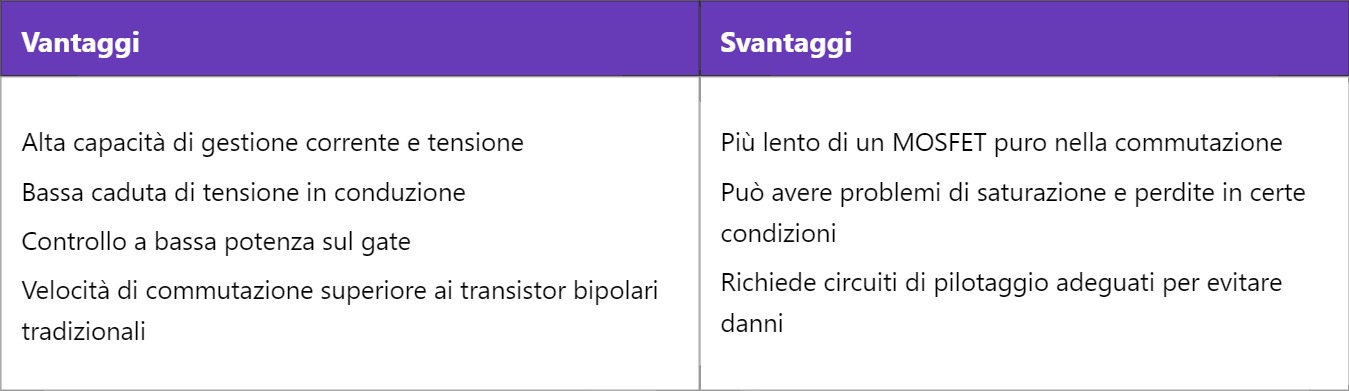

Perché usare l’IGBT? Vantaggi e svantaggi
Esempi pratici di uso dell’IGBT
Supponiamo che tu voglia costruire un inverter per un motore trifase da usare in un veicolo elettrico. Qui l’IGBT è la scelta ideale perché:
- Puoi gestire correnti elevate di decine o centinaia di ampere senza problemi.
- Permette commutazioni rapide per controllare la velocità del motore senza surriscaldamento.
- Ha una resistenza interna bassa, quindi meno dispersione energetica.
Un altro esempio è negli alimentatori industriali: grazie alla capacità di tollerare alte tensioni e correnti, gli IGBT rendono più efficienti i convertitori di potenza rispetto ad altre tecnologie.
Adesso, ti dico come puoi pilotare un IGBT: serve un circuito di pilotaggio specifico che fornisce impulsi di tensione al gate, controllando così l’accensione e lo spegnimento. Se provi a collegarlo direttamente a un microcontrollore senza un driver, rischi di danneggiarlo o non ottenere prestazioni ottimali.
Inoltre, un dettaglio importante è la protezione contro sovratensioni e correnti di picco, che è fondamentale per evitare guasti improvvisi. Ecco perché negli schemi elettrici avanzati si trovano sempre diodi di protezione e circuiti di snubber associati agli IGBT.
Quindi, in breve, l’IGBT è la tua arma vincente quando ti serve un componente robusto, rapido e capace di gestire potenze importanti con controllo digitale.
Domani vedremo insieme come pilotare correttamente un IGBT con circuiti driver dedicati e analizzeremo i tipi più comuni di driver per IGBT per ottimizzare le performance e la durata del dispositivo.
