IMD – Distorsione di Intermodulazione
Oggi ti spiego cosa è la distorsione di intermodulazione, o IMD, un argomento chiave in elettronica, specialmente quando lavori con segnali RF o audio. IMD succede quando due o più segnali a frequenze diverse si mescolano in un circuito non lineare, generando nuove frequenze indesiderate. Queste frequenze non fanno parte del segnale originale e possono rovinare la qualità del segnale, causando interferenze o rumori fastidiosi.
Cos’è la distorsione di intermodulazione?

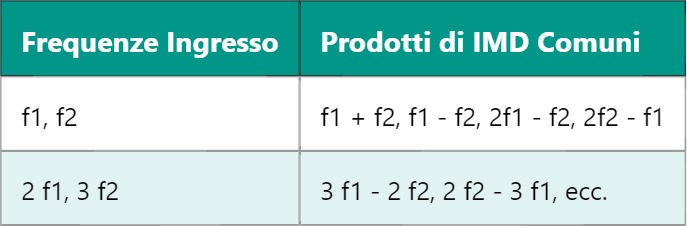

IMD si verifica quando un dispositivo elettronico, come un amplificatore o un mixer, non gestisce i segnali in modo perfettamente lineare. Se hai due toni a frequenze f1 e f2, nel punto non lineare del circuito, appariranno segnali a frequenze come:
- f1 + f2
- f1 – f2
- 2f1 – f2
- 2f2 – f1
- E molte altre combinazioni più complesse
Questi sono chiamati prodotti di intermodulazione, e possono essere molto problematici in sistemi di comunicazione perché interferiscono con altri canali o segnali importanti.
Esempio tecnico pratico
Immagina di avere due segnali in ingresso a un amplificatore: uno a 1 MHz e uno a 1,1 MHz. Se l’amplificatore non è lineare, invece di uscire solo quei due segnali amplificati, usciranno anche segnali a 2,1 MHz (1 + 1,1) o 0,1 MHz (1,1 – 1). Questi segnali non desiderati possono disturbare il funzionamento di un ricevitore o trasmettitore vicino.
Perché succede la distorsione di intermodulazione?
La causa principale è la non linearità dei componenti elettronici, come transistor o diodi, che non rispondono proporzionalmente all’ingresso. Quando il circuito si comporta in modo non lineare, mescola le frequenze creando nuovi segnali. Anche l’aumento del guadagno o la saturazione possono peggiorare il problema.
Quindi, come fai a minimizzare IMD? Uno dei modi migliori è progettare circuiti lineari, scegliere componenti di qualità e mantenere i livelli di segnale lontani dalla saturazione. Per esempio, nei ricevitori RF, filtri e amplificatori lineari aiutano a ridurre i prodotti di intermodulazione, mantenendo il segnale pulito.
Un altro punto importante è capire che IMD non è solo un problema RF. Lo trovi anche in audio, specialmente in amplificatori o mixer analogici. La distorsione intermodulazione può far sembrare un suono sporco o poco chiaro, per questo ingegneri audio cercano di limitare la non linearità delle loro apparecchiature.
Oggi abbiamo visto cos’è IMD, come si genera e perché è importante tenerla sotto controllo. Domani ti spiegherò come misurare la distorsione di intermodulazione con strumenti come l’analizzatore di spettro, e vedremo tecniche pratiche per testare i tuoi circuiti in modo diretto.
