ISA – Industry Standard Architecture
Oggi voglio parlarti di ISA, che sta per Industry Standard Architecture. È un bus di sistema usato nei vecchi PC per collegare componenti come schede di espansione alla scheda madre. Se ti stai chiedendo come funziona o perché era così importante, in questo post andremo a fondo nel suo funzionamento, caratteristiche e qualche esempio tecnico per farti capire meglio.
Cos’è ISA?
ISA è un’interfaccia di bus sviluppata per facilitare la comunicazione tra CPU e periferiche interne o esterne. Immagina un’autostrada dati dove i dati viaggiano tra il processore e le schede di espansione (tipo schede audio, video, modem ecc.). ISA ha avuto un ruolo fondamentale nel passato dei computer, anche se ora è stata sostituita da bus più veloci come PCI o PCIe.
Come funziona ISA?
ISA usa un bus parallelo con una larghezza di 16 bit e una velocità di clock di circa 8 MHz, che ti dà un’idea delle prestazioni limitate rispetto agli standard moderni. Per farti capire, è come una linea telefonica con una capacità limitata di trasmettere dati simultaneamente.
- Il processore manda un indirizzo alla scheda di espansione tramite il bus ISA.
- La scheda riconosce l’indirizzo se è quello giusto per lei.
- I dati vengono trasferiti avanti e indietro usando il bus dati a 16 bit.
Questo trasferimento è sincronizzato con un segnale di clock che coordina tutte le operazioni. Ma una cosa da notare: ISA non supporta il plug-and-play automatico, quindi devi configurare manualmente i dispositivi con jumpers o dip switch.

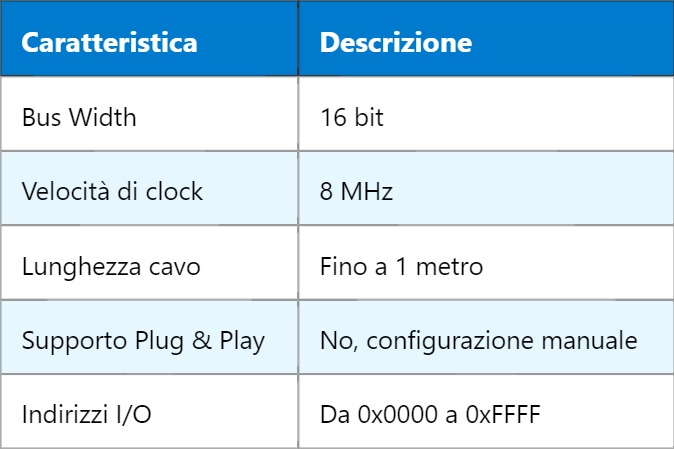

Specifiche tecniche principali
Esempio pratico: configurazione di una scheda ISA
Immagina di avere una vecchia scheda audio ISA. Per farla funzionare devi configurare i jumpers per scegliere l’indirizzo I/O e la linea di interruzione (IRQ). Se imposti l’indirizzo a 0x220 e l’IRQ a 5, il processore saprà dove trovare la scheda e come ricevere i segnali di interruzione.
Questo è diverso da come funziona oggi, dove sistemi operativi moderni riconoscono automaticamente le periferiche e impostano queste configurazioni per te.
Perché ISA è importante ancora oggi?
Può sembrare obsoleto, ma ISA ha lasciato un’impronta enorme nella progettazione di bus successivi. Ha stabilito il concetto di bus standard e modulare. Molti sistemi embedded o industriali usano ancora versioni modificate o ispirate a ISA perché sono semplici e affidabili.
Se mai ti capiterà di lavorare su hardware legacy o macchine industriali, conoscere ISA ti sarà utilissimo per capire come comunicano i componenti tra di loro e come intervenire su eventuali problemi.
Oltre a ISA, c’è anche il concetto di DMA (Direct Memory Access), che permette a dispositivi come le schede di trasferire dati direttamente in memoria senza coinvolgere la CPU, migliorando l’efficienza. ISA supportava il DMA, anche se in modo limitato rispetto ai bus moderni.
Domani vedremo come funzionano bus più moderni come PCI e PCIe, e vedremo insieme cosa hanno migliorato rispetto a ISA, così potrai capire l’evoluzione delle architetture di sistema.
