JFET – Transistor a Effetto di Campo a Giunzione
Oggi voglio parlarti del JFET, un componente elettronico molto interessante e utile, soprattutto quando si tratta di controllare segnali analogici senza consumare troppa corrente. Il JFET, cioè il Junction Field Effect Transistor, è un tipo di transistor a effetto di campo che funziona modulando la corrente attraverso un canale semiconduttore tramite una giunzione PN. In questo post vedremo come funziona, le sue caratteristiche e qualche esempio pratico per capire bene come usarlo.
Cos’è un JFET?
Il JFET è un transistor che usa un campo elettrico per controllare la corrente. Ha tre terminali principali:
- Source (S): da dove entra la corrente
- Drain (D): da dove esce la corrente
- Gate (G): dove si applica il segnale di controllo
La cosa chiave da sapere è che il gate forma una giunzione PN con il canale, e questa giunzione controlla la larghezza del canale stesso, regolando così il flusso di corrente tra source e drain.
Come funziona il JFET?
Ti faccio un esempio pratico: immagina il canale come un tubo d’acqua e la giunzione PN come una valvola. Quando applichi una tensione negativa al gate (rispetto al source), la valvola si chiude gradualmente, riducendo il flusso d’acqua (cioè la corrente elettrica). Quando la tensione al gate è zero, la valvola è aperta e la corrente scorre liberamente.
Quindi, controlli la corrente solo con la tensione al gate, senza far passare corrente nel gate stesso (o molto poca). Questo rende il JFET un componente a consumo molto basso, ideale per amplificatori o interruttori analogici.

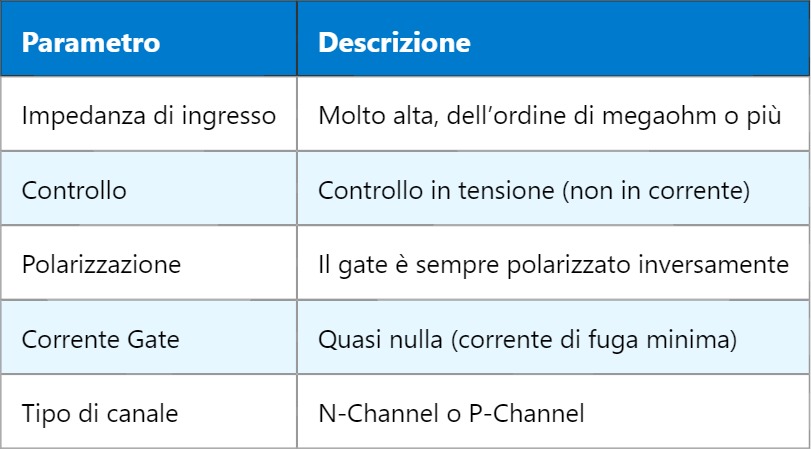

Caratteristiche principali del JFET
Esempio pratico d’uso del JFET
Mettiamo che tu voglia costruire un amplificatore di segnale audio a bassissimo rumore. Il JFET è perfetto per il primo stadio, perché non carica il circuito precedente grazie all’alta impedenza di ingresso, e amplifica il segnale mantenendo basso il rumore. Ad esempio, un JFET come il 2N5457 è molto usato in questo tipo di applicazioni.
Se invece vuoi realizzare un interruttore analogico, puoi usare il JFET per passare o bloccare segnali senza introdurre distorsioni significative, sfruttando il controllo di tensione sul gate per aprire o chiudere il passaggio di corrente.
È importante ricordare che, a differenza del MOSFET, il JFET ha sempre una giunzione PN tra gate e canale, quindi devi evitare di applicare tensioni positive che potrebbero far scorrere corrente di gate e danneggiare il dispositivo.
Inoltre, il JFET è meno sensibile ai disturbi di rumore elettrico rispetto ai MOSFET, rendendolo preferibile in certi progetti di amplificatori di segnale e circuiti audio di precisione.
Un’altra cosa utile da sapere è che il JFET opera in due modalità: zona ohmica (quando la tensione tra drain e source è bassa e il dispositivo si comporta come una resistenza variabile controllata dal gate) e zona di saturazione (quando la corrente rimane quasi costante indipendentemente dalla tensione drain-source, utile per amplificatori).
Se vuoi davvero approfondire, ti consiglio di studiare come funziona la curva caratteristica I_D vs V_GS, perché capire questo ti permette di progettare circuiti con JFET ottimizzati e sapere in che regime stai lavorando.
Domani vedremo insieme il MOSFET, un altro tipo di transistor a effetto di campo, e vedremo le differenze principali con il JFET, così potrai scegliere al meglio quale usare nei tuoi progetti elettronici.
