LCD – Liquid Crystal Display
Oggi voglio spiegarti in dettaglio cosa significa LCD, ovvero Liquid Crystal Display. In questo articolo scoprirai come funziona questa tecnologia, perché è così diffusa in tantissimi dispositivi elettronici e quali sono i principi tecnici che ne permettono il funzionamento. Ti racconterò tutto passo passo, con esempi pratici per aiutarti a capire meglio come i cristalli liquidi trasformano segnali elettrici in immagini visibili.
Che cos’è un LCD?
Un LCD è un tipo di schermo che utilizza cristalli liquidi per modulare la luce e creare immagini visibili. Non emette luce propria come gli schermi a LED o OLED, ma usa una retroilluminazione che passa attraverso strati di cristalli liquidi per formare i pixel che vediamo.
Se ti sei mai chiesto come mai gli schermi dei tuoi dispositivi elettronici, come orologi digitali, calcolatrici o monitor di computer, mostrano immagini nitide e con basso consumo energetico, la risposta spesso è proprio grazie agli LCD.
Come funziona un display LCD?
Il cuore di un LCD è costituito dai cristalli liquidi, materiali che si comportano come un liquido ma hanno proprietà ottiche simili a quelle di un cristallo solido. Questi cristalli possono modificare l’orientamento della luce polarizzata che li attraversa in base alla tensione elettrica applicata.
Ti spiego il meccanismo in modo semplice: il display è composto da più strati sovrapposti.
- Una fonte di luce (retroilluminazione) che illumina lo schermo da dietro.
- Un filtro polarizzatore che polarizza la luce in una direzione specifica.
- Due lastre di vetro tra le quali si trovano i cristalli liquidi.
- Un secondo filtro polarizzatore orientato perpendicolarmente al primo.
Quando non viene applicata alcuna tensione, i cristalli liquidi ruotano la luce polarizzata facendola passare attraverso il secondo filtro, rendendo la zona del pixel trasparente e quindi luminosa. Quando invece si applica una tensione, i cristalli si orientano diversamente, bloccando la luce che non può più attraversare il secondo filtro, facendo apparire il pixel scuro.
Esempio tecnico: pixel e matrice di un LCD
Immagina uno schermo diviso in migliaia di piccoli pixel, ognuno con un proprio cristallo liquido e un elettrodo che controlla la tensione applicata. Questi elettrodi sono organizzati in righe e colonne, formando una matrice. Controllando la tensione su ogni pixel, il display può mostrare immagini, testo o video.
Nei display TFT (Thin Film Transistor), ogni pixel ha un transistor che agisce come interruttore, migliorando la precisione e la velocità di controllo. Questo permette una migliore qualità delle immagini, come nei monitor di computer o smartphone.

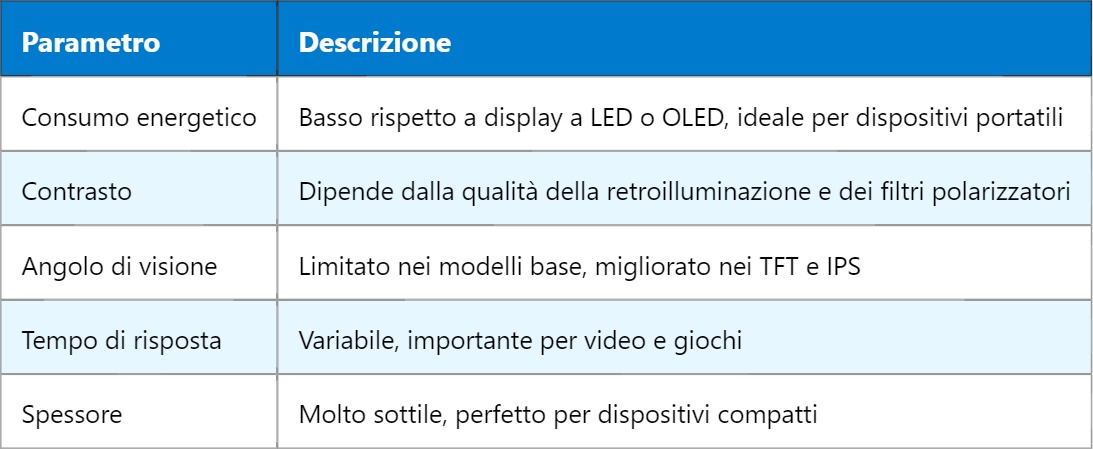

Caratteristiche tecniche degli LCD
Perché gli LCD sono così diffusi?
Ti dico perché: gli LCD offrono un ottimo compromesso tra qualità visiva, consumi e costo. Sono perfetti per un’ampia gamma di dispositivi, dai televisori agli smartphone, dai cruscotti auto agli orologi digitali. In più, la tecnologia è ormai matura e affidabile.
Un aspetto interessante è che gli LCD possono essere combinati con tecnologie come il touch screen, aggiungendo un ulteriore livello di interattività senza appesantire il dispositivo.
Se sei curioso di come si evolveranno gli schermi nel futuro, domani potremo approfondire insieme la tecnologia OLED, che utilizza materiali organici per produrre luce propria e offre vantaggi in termini di contrasto e flessibilità rispetto agli LCD. Ti aspetto!
