LDMOS – Laterally Diffused Metal Oxide Semiconductor
Oggi ti spiego cosa è un LDMOS e perché è importante nel mondo dell’elettronica di potenza. LDMOS sta per Laterally Diffused Metal Oxide Semiconductor, un tipo di transistor MOSFET che viene usato principalmente in applicazioni ad alta potenza, come amplificatori RF e stadi di potenza per trasmettitori radio. Se hai mai lavorato con amplificatori o potenze elevate, questo dispositivo lo hai sicuramente incontrato.
Cos’è esattamente un LDMOS?
Un LDMOS è un transistor MOSFET con una struttura laterale diffusa. A differenza dei MOSFET standard, qui la regione di drain si estende lateralmente sotto l’ossido, permettendo di gestire tensioni più alte e correnti più grandi. Questo design laterale aiuta a migliorare la capacità di dissipazione e la robustezza contro sovratensioni, cosa essenziale nei circuiti di potenza.
Struttura e Funzionamento
- Gate: controlla la conduzione del canale come in ogni MOSFET.
- Source: punto di ingresso della corrente.
- Drain: punto di uscita della corrente, progettato per sopportare alte tensioni.
- Regione diffusa lateralmente: questa è la parte chiave che permette il controllo della tensione e la distribuzione della corrente in modo efficiente.
Il comportamento del dispositivo dipende molto da come è realizzata questa diffusione laterale. Se immagini un transistor come un rubinetto, il LDMOS è come un rubinetto che puoi aprire e chiudere facilmente anche quando la pressione (la tensione) è alta, senza danneggiarsi o perdere efficienza.
Perché usare un LDMOS? Vantaggi principali
- Alta resistenza alle alte tensioni: Grazie alla diffusione laterale, l’LDMOS può gestire tensioni molto superiori rispetto a un MOSFET tradizionale.
- Elevata efficienza: Mantiene basse perdite di potenza durante il funzionamento ad alta frequenza.
- Robustezza termica: Progettato per dissipare meglio il calore, riducendo il rischio di guasti per surriscaldamento.
- Semplicità di integrazione: Può essere fabbricato con tecnologie CMOS standard, riducendo i costi di produzione.
Esempio pratico: Amplificatore RF con LDMOS
Immagina di voler costruire un amplificatore RF per una stazione radio amatoriale. Hai bisogno di un transistor che gestisca potenze di decine o centinaia di watt e frequenze nell’ordine dei MHz o GHz. Qui l’LDMOS entra in gioco. Ti permette di avere un dispositivo stabile, efficiente e affidabile per amplificare il segnale senza distorsioni o perdite eccessive.

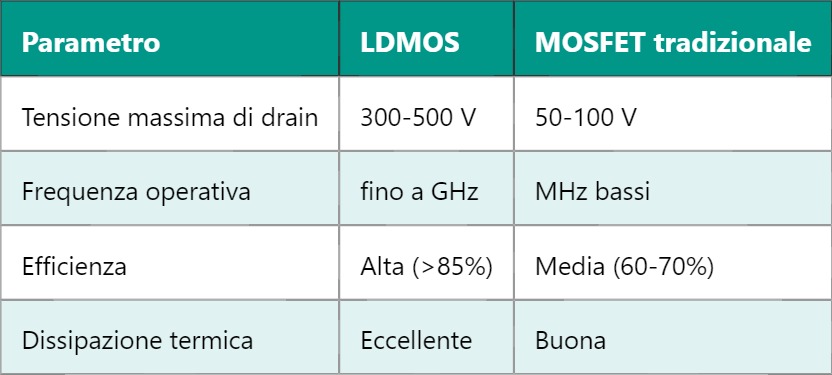

Come vedi, il LDMOS è quasi sempre la scelta migliore quando si parla di potenze alte e frequenze elevate. Nonostante sia più complesso da progettare, i benefici sono evidenti.
Inoltre, una cosa che non ti dico spesso: la tecnologia LDMOS sta migliorando continuamente, soprattutto nella gestione dei disturbi e nella risposta rapida ai cambi di segnale, che è fondamentale nei sistemi di comunicazione moderni.
Ti suggerisco di capire bene il concetto di rigonfiamento della zona di drift nel LDMOS, che è cruciale per la sua capacità di sopportare alte tensioni senza rompersi. È una caratteristica che differenzia nettamente questo transistor dai MOSFET convenzionali.
Domani approfondiremo come si progetta un circuito di polarizzazione ottimale per LDMOS e vedremo qualche esempio di applicazione in amplificatori lineari e switching. Ti porterò anche dentro il mondo del cascode e come questo può migliorare ulteriormente la performance di potenza.
