LIN – Local Interconnect Network: Una guida tecnica per te
Oggi voglio parlarti di LIN, che sta per Local Interconnect Network. Se lavori con l’elettronica automobilistica o sistemi embedded, probabilmente hai sentito parlare di LIN come una rete di comunicazione seriale semplice ed economica. In questo articolo, ti spiego come funziona, dove si usa, e ti do esempi pratici per capirlo bene.
Cos’è LIN e perché serve?
LIN è una rete di comunicazione progettata per collegare dispositivi elettronici a basso costo e con esigenze di velocità non troppo elevate, tipicamente usata nei veicoli per far comunicare sensori, attuatori, e moduli di controllo. Funziona come un sistema seriale, con un solo master che controlla la comunicazione e fino a 16 slave collegati su un singolo bus.
In pratica, pensa al LIN come a un “linguaggio” semplice che permette ai componenti della tua auto di parlare tra loro senza bisogno di hardware costoso o complicato.
Come funziona il protocollo LIN?
- Master e Slave: Il master avvia sempre la comunicazione, gli slave rispondono solo quando chiamati.
- Messaggi: La comunicazione avviene tramite frame, ogni frame contiene un identificatore e dati.
- Velocità: LIN lavora tipicamente a 19.2 Kbps, più lento rispetto a CAN, ma sufficiente per tante applicazioni.
- Sincronizzazione: Il master invia un segnale di sincronizzazione per allineare tutti gli slave.
Se vuoi un esempio, immagina un sistema dove un sensore di temperatura deve inviare dati a un modulo che regola la ventola. Il master (modulo centrale) chiede al sensore: “Dammi il valore ora”, il sensore risponde con i dati e il master usa quelle informazioni per decidere la velocità della ventola. Tutto questo avviene tramite LIN.

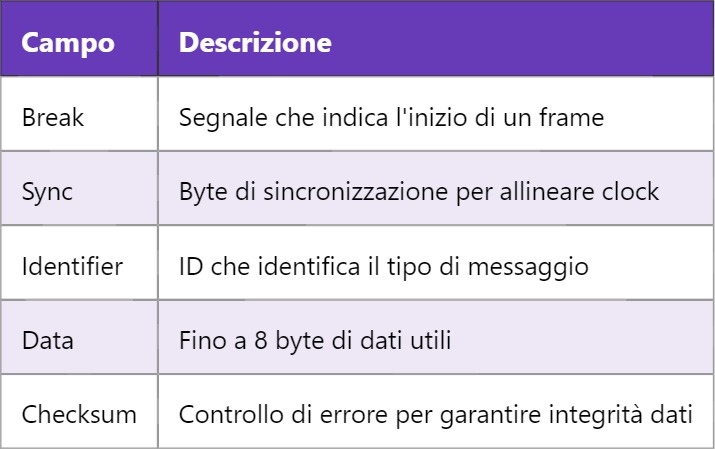

Struttura di un frame LIN
Ti spiego velocemente: il break è un segnale più lungo del normale che dice a tutti: “Sta per arrivare un messaggio”. Il sync serve per far sì che tutti siano sulla stessa frequenza, e l’identifier dice “di che tipo di messaggio si tratta”. Poi i dati veri e propri e alla fine il checksum per controllare se il messaggio è arrivato corretto.
Dove si usa LIN?
LIN è perfetto per sistemi non critici dove la velocità non è tutto. Ad esempio:
- Controllo dei finestrini elettrici
- Regolazione degli specchietti
- Comandi di sedili
- Sensori di temperatura o luce
In tutti questi casi, il LIN riduce i costi e semplifica i cablaggi, perché basta un solo filo per comunicare.
Un’altra cosa importante: LIN si integra spesso con CAN. La CAN è usata per comunicazioni veloci e critiche, LIN per quelle più semplici, quindi in un’auto moderna i due protocolli convivono e si completano.
Ora, se vuoi metterti alla prova, prova a pensare come scriveresti un piccolo codice per un microcontrollore che riceve dati da un sensore via LIN. Dovrai gestire l’identifier, leggere i byte dati e verificare il checksum. È semplice ma efficace.
Domani vedremo come funziona il protocollo CAN, che è la rete “big brother” di LIN, molto più veloce e usata per comunicazioni critiche in automobili e industrie.
