LNA – Low Noise Amplifier
Oggi ti voglio parlare di un componente fondamentale nel campo delle comunicazioni e dei segnali deboli: il LNA, ovvero Low Noise Amplifier. In parole semplici, l’LNA è un amplificatore progettato per aumentare il segnale ricevuto senza aggiungere troppo rumore. Nel post di oggi vedremo perché è così importante, come funziona, e ti spiegherò qualche esempio tecnico per farti capire bene il suo ruolo nelle apparecchiature elettroniche.
Cos’è un Low Noise Amplifier?
L’LNA è un amplificatore che ha come obiettivo principale quello di aumentare un segnale molto debole preservandone la qualità, cioè mantenendo il più basso possibile il rumore aggiunto. Questo è fondamentale soprattutto in applicazioni come i ricevitori radio, radar, satellitari e telecomunicazioni, dove il segnale originale può essere molto debole a causa della distanza o delle interferenze ambientali.
Immagina di voler ascoltare una radio molto lontana: se il segnale fosse amplificato da un dispositivo rumoroso, finiresti solo per sentire un fruscio molto più forte. L’LNA invece amplifica il segnale mantenendo il rumore quasi trascurabile, così puoi ottenere una ricezione più chiara.
Come funziona un LNA?
Un amplificatore normale aumenta sia il segnale utile che il rumore, ma l’LNA è ottimizzato per introdurre il minimo rumore possibile. Per farlo, si usano transistor o dispositivi attivi con caratteristiche particolari, come i MOSFET o i BJT con basse capacità parassite e bassissimo rumore intrinseco.
In pratica, il circuito di un LNA è progettato con queste caratteristiche:
- Basso coefficiente di rumore (Noise Figure) per limitare l’aggiunta di disturbi.
- Alta linearità, per evitare distorsioni quando il segnale varia.
- Guadagno sufficiente a portare il segnale a livelli utilizzabili per le fasi successive del ricevitore.
- Bassa potenza consumata, specialmente in applicazioni portatili o satellitari.
Esempio tecnico: LNA in un ricevitore radio
Prendiamo un ricevitore radio per esempio. Il segnale arriva dall’antenna molto debole, magari nell’ordine di pochi microvolt. Senza un LNA, questo segnale rischierebbe di essere sepolto dal rumore generato dalle parti successive del ricevitore.
- L’antenna cattura il segnale RF debole.
- Il segnale passa subito all’LNA, che lo amplifica con un guadagno tipico di 10-20 dB.
- Il rumore aggiunto dall’LNA è minimo, quindi la qualità del segnale rimane alta.
- Il segnale amplificato viene poi elaborato da altri stadi, come filtri e demodulatori.
In questo modo, anche un segnale lontano o disturbato può essere ricevuto e decodificato correttamente.

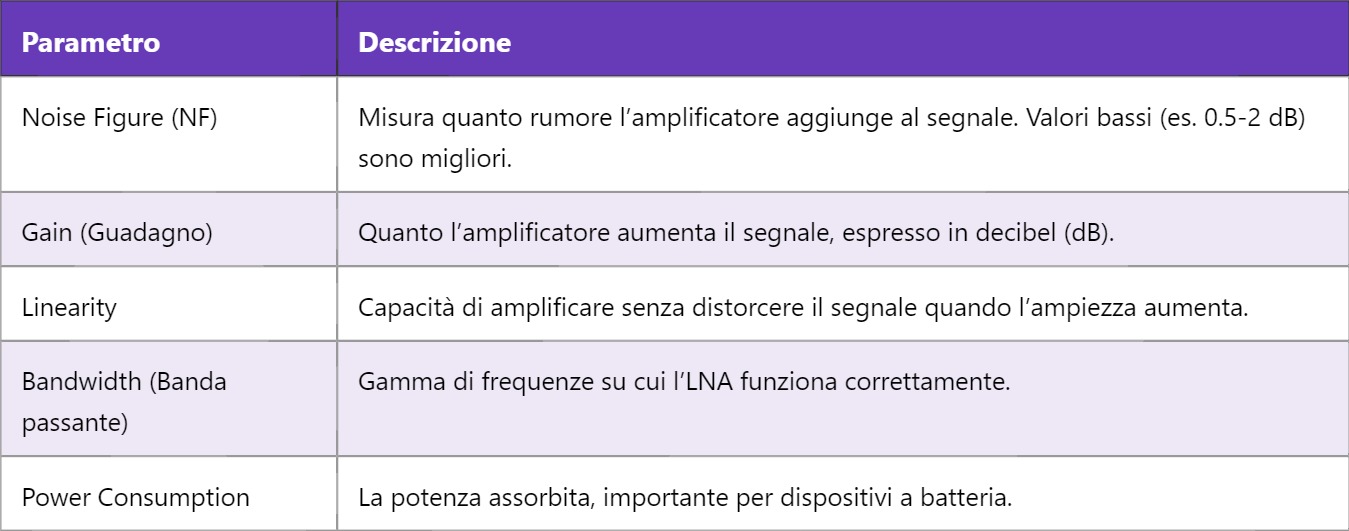

Parametri chiave di un LNA
Dove si usa l’LNA?
L’LNA lo trovi in tantissimi dispositivi elettronici che ricevono segnali deboli, come:
- Ricevitori radio AM/FM
- Satelliti e comunicazioni spaziali
- Radar e sistemi di sorveglianza
- Cellulari e smartphone
- Wi-Fi e dispositivi IoT
Spesso è il primo stadio del ricevitore perché amplificare bene fin da subito è la chiave per una buona qualità complessiva del sistema.
Se ti interessa il mondo RF, devi sapere che la progettazione di un LNA richiede esperienza su come minimizzare il rumore e ottimizzare il guadagno, bilanciando anche il consumo energetico e la linearità. Io stesso ho passato ore a calibrare amplificatori per ottenere il miglior compromesso possibile, e ti assicuro che il risultato fa la differenza tra un segnale comprensibile e uno irrecuperabile.
Domani vedremo insieme il funzionamento e l’importanza del mixer RF, che spesso lavora a valle dell’LNA per convertire i segnali a frequenze più gestibili. Sarà un altro passo fondamentale per capire come funziona la ricezione nei sistemi RF!
