MLCC – Condensatore Ceramico Multistrato
Oggi ti parlo di un componente elettronico che usiamo tantissimo nei circuiti: il MLCC, o Condensatore Ceramico Multistrato. Se ti sei mai chiesto come quei piccoli componenti a forma di rettangolo riescono a stabilizzare tensioni o filtrare rumore, sei nel posto giusto. In questo articolo ti spiego come funziona, perché è importante e ti faccio vedere esempi pratici.
Cos’è un MLCC?
Un MLCC è un condensatore formato da più strati sottili di ceramica alternati a strati di materiale conduttore (elettrodi). Questi strati sono impilati uno sopra l’altro e poi sigillati in una piccola scatola, dando origine a un componente compatto ma con grande capacità di immagazzinare carica elettrica. In parole semplici, il MLCC accumula energia elettrica e la rilascia quando serve, aiutando a stabilizzare e filtrare il segnale nel circuito.
Come funziona un MLCC?
- Il materiale ceramico funge da dielettrico, cioè l’isolante tra gli elettrodi.
- Quando colleghi il condensatore a una tensione, cariche positive e negative si accumulano sui lati opposti degli elettrodi.
- Questa separazione di cariche crea un campo elettrico che immagazzina energia.
- Il numero di strati e la superficie degli elettrodi determinano la capacità totale del condensatore.
Immagina il MLCC come un libro con tante pagine: ogni pagina è un elettrodo e la carta tra le pagine è la ceramica. Più pagine hai, più energia puoi immagazzinare senza aumentare lo spessore del libro.
Perché usare un MLCC nei circuiti?
- Dimensioni ridotte: I MLCC sono super piccoli e permettono di risparmiare spazio sulla scheda elettronica.
- Alta capacità e stabilità: Offrono una capacità elevata per la loro dimensione e sono molto stabili alle variazioni di temperatura e frequenza.
- Basso costo: Sono economici, quindi li trovi praticamente in ogni dispositivo elettronico.
- Bassa Induttanza: Sono ottimi per filtrare segnali ad alta frequenza, perché hanno poca induttanza parassita rispetto ad altri condensatori.
Un esempio tecnico per capire meglio
Se stai progettando un alimentatore switching, il ripple della tensione è un problema serio. Il MLCC è perfetto per ridurre quel rumore veloce perché riesce a rispondere rapidamente alle variazioni di tensione grazie alla sua bassa induttanza. Per esempio, metti un MLCC da 1µF vicino al pin di alimentazione di un microcontrollore: aiuta a mantenere stabile la tensione anche quando il microcontrollore cambia velocemente stato e richiede più corrente.

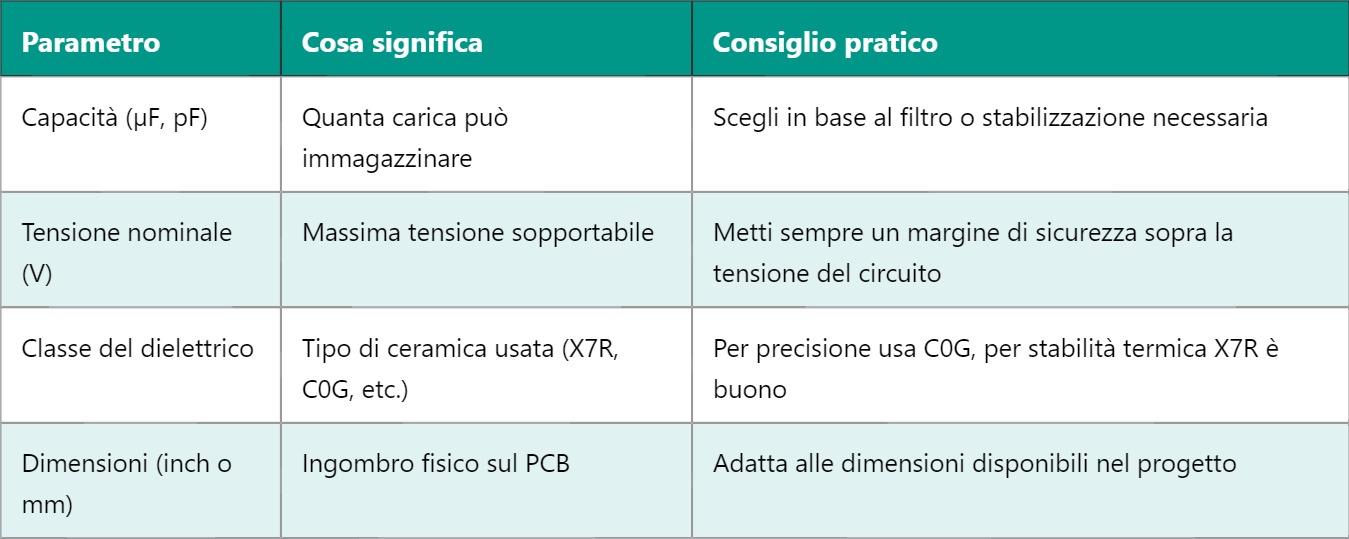

Come si sceglie un MLCC?
Ricorda che non tutti i MLCC sono uguali: quelli a base di ceramica class 2 come X7R hanno capacità più alta ma possono variare con temperatura e tensione, mentre i class 1 come C0G sono molto stabili ma hanno capacità più bassa.
Un altro aspetto che spesso sottovaluti è la tensione di bias DC: più alta è la tensione applicata, più la capacità effettiva diminuisce. Quindi se scegli un MLCC da 10µF a 16V e nel circuito arriva una tensione vicina a 16V, la capacità reale potrebbe essere molto meno. Questo è cruciale in circuiti di precisione.
Nel mondo reale, si usa spesso una combinazione di MLCC con condensatori elettrolitici per ottenere sia capacità alta che risposta rapida alle variazioni di segnale.
In conclusione, il MLCC è uno di quei componenti che sembra semplice ma ha un ruolo fondamentale nel garantire che i tuoi circuiti funzionino senza problemi. Usalo bene e risparmia spazio, rumore e problemi!
