MMIC – Monolithic Microwave Integrated Circuit
Oggi ti parlerò di MMIC, che sta per Monolithic Microwave Integrated Circuit. In parole semplici, si tratta di un circuito integrato che lavora ad alte frequenze, tipicamente nelle microonde, quindi sopra i GHz. Questi circuiti sono molto usati in sistemi di comunicazione wireless, radar e satellitari. Se ti sei mai chiesto come fanno i dispositivi a inviare segnali ad altissima frequenza con così poca perdita, ecco il motivo: grazie ai MMIC.
Cos’è esattamente un MMIC?
Un MMIC è un circuito integrato realizzato su un singolo chip di semiconduttore, dove transistor, resistori, condensatori e induttori sono integrati per operare direttamente alle frequenze microonde. A differenza dei circuiti tradizionali, che usano componenti separati collegati con fili o piste, nel MMIC tutto è miniaturizzato su un singolo substrato, garantendo performance migliori e meno perdite.
Come funziona un MMIC? Esempi pratici
Immagina un amplificatore RF che deve amplificare un segnale a 10 GHz. Un MMIC può fare questo in un solo chip, integrando transistor a effetto di campo (FET) che gestiscono alte frequenze senza degradare il segnale. Per esempio, un amplificatore a basso rumore (LNA) realizzato con MMIC può migliorare la ricezione di un segnale debole in un sistema satellitare.
Vantaggi principali di un MMIC
- Compattezza: tutto è su un solo chip, riducendo spazio e peso.
- Performance stabile: meno perdite e interferenze rispetto a circuiti discreti.
- Produzione in massa: facile da replicare con processi semiconduttori standard.
- Funzionamento ad alta frequenza: ottimizzato per microonde fino a decine di GHz.
Materiali usati nei MMIC
Per far funzionare bene un MMIC alle microonde, si usano materiali specifici come:
- Gallio Arsenide (GaAs): ideale per alta velocità e bassi rumori.
- Silicio su isolante (SOI): per integrare MMIC con circuiti digitali.
- Nitruro di Gallio (GaN): usato in applicazioni ad alta potenza come radar e trasmettitori.

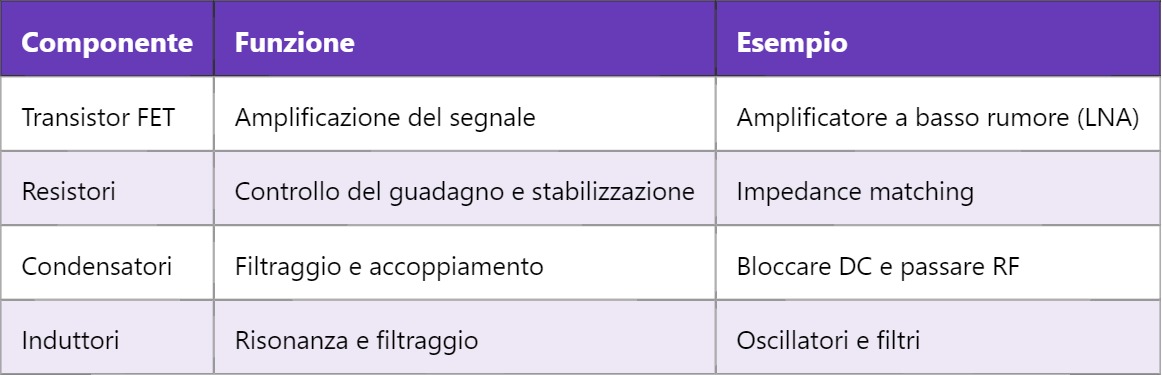

Componenti tipici integrati in un MMIC
Un altro aspetto interessante è come il design dei MMIC influenzi la loro risposta alle alte frequenze. Per esempio, la disposizione dei componenti e la scelta del substrato possono ridurre l’effetto parasitico che causa perdite o distorsioni del segnale. Quindi, quando progetti un MMIC, devi considerare non solo il circuito elettrico ma anche la geometria fisica del chip.
Se hai mai lavorato con amplificatori RF o moduli radar, avrai notato come i moduli MMIC siano spesso i protagonisti dietro le quinte, permettendo di avere un dispositivo compatto ma potente. In molte antenne attive o front-end radio, il MMIC è il cuore che gestisce il segnale ad alta frequenza senza degradarlo.
Inoltre, i progressi tecnologici stanno portando a MMIC sempre più integrati, che non solo amplificano, ma anche filtrano, modulano e demodulano segnali direttamente nel chip. Questo apre la strada a sistemi più piccoli e meno costosi, con prestazioni più elevate, specialmente nei settori della comunicazione 5G e radar automotive.
Domani scopriremo come funziona un amplificatore a basso rumore (LNA) in dettaglio e vedremo come si progetta un front-end RF usando MMIC, per farti capire passo passo come si costruisce un sistema di comunicazione efficace a microonde.
