MUX – Multiplexer
Oggi voglio parlarti di un componente elettronico molto usato in tantissimi circuiti digitali: il MUX, abbreviazione di Multiplexer. In questa guida approfondita, vedremo insieme cosa è un multiplexer, come funziona, i suoi tipi principali e perché è fondamentale in sistemi digitali complessi. Ti mostrerò esempi concreti per aiutarti a capire come e quando usarlo.
Cos’è un Multiplexer (MUX)?
Il multiplexer è un dispositivo elettronico che permette di selezionare uno tra diversi segnali di ingresso e indirizzarlo verso un’unica uscita. In altre parole, è come uno smistatore che, grazie a segnali di controllo, sceglie quale ingresso passare all’uscita.
Immagina di avere 4 canali audio ma una sola cuffia: il multiplexer ti permette di scegliere quale canale ascoltare senza dover scollegare e ricollegare manualmente i cavi.
Come funziona un MUX?
Il principio base è semplice: il multiplexer ha più ingressi dati, alcuni ingressi di selezione (detti anche select lines) e un’uscita. Le linee di selezione ricevono un codice binario che determina quale ingresso viene collegato all’uscita.
Per esempio, in un MUX 4:1, hai 4 ingressi dati (D0, D1, D2, D3), 2 linee di selezione (S0, S1) e 1 uscita (Y). Se le linee di selezione sono impostate a 10 (binario), l’uscita sarà collegata all’ingresso D2.

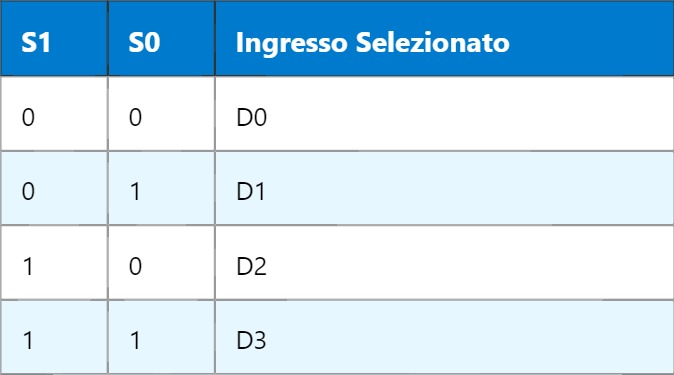

Esempio tecnico: Multiplexer 4:1
Quindi, se S1=1 e S0=0, il multiplexer collega l’ingresso D2 all’uscita Y.
Tipi comuni di Multiplexer
- Multiplexer digitale: usa segnali digitali come ingressi e uscite. È il tipo più comune in circuiti digitali e microcontrollori.
- Multiplexer analogico: permette di commutare segnali analogici, come tensioni o correnti. Spesso utilizzato in circuiti audio o di misura.
- Multiplexer temporale: utilizza tecniche di commutazione rapida per condividere una linea di trasmissione tra più segnali.
Applicazioni pratiche del MUX
Ti dico subito: il multiplexer è praticamente ovunque nei circuiti digitali. Alcuni esempi pratici:
- Selezione di ingressi dati: in un microprocessore, il MUX permette di scegliere tra vari segnali da processare.
- Comunicazioni seriali: permette di inviare più segnali su una singola linea usando la commutazione.
- Estensione delle porte di input: se hai pochi pin disponibili su un microcontroller, puoi usare un MUX per leggere più segnali usando meno pin.
- Implementazione di funzioni logiche: con i multiplexers si possono realizzare funzioni logiche complesse, risparmiando componenti.
Come si realizza un MUX con porte logiche?
Se vuoi costruire un multiplexer 2:1 semplice, basta usare due porte AND, una porta OR e un inverter. Te lo spiego rapidamente:
- Hai due ingressi dati D0 e D1 e una linea di selezione S.
- Inverto S con un NOT.
- Un AND collega D0 con il segnale invertito di S, mentre l’altro AND collega D1 con S.
- Entrambe le uscite AND vengono sommate con una OR e il risultato è l’uscita Y.
In questo modo, se S=0, passa D0; se S=1, passa D1. Questo schema è la base per MUX più grandi, usando più linee di selezione e ingressi.
Perché usare un multiplexer invece di collegare direttamente i segnali?
Ti racconto un trucco: collegare più segnali direttamente su una linea senza controllo causerebbe cortocircuiti o conflitti di segnale, perché due o più ingressi potrebbero “litigare” per controllare la linea. Il multiplexer, invece, garantisce che solo un segnale venga passato alla volta, evitando problemi elettrici e garantendo una comunicazione pulita e ordinata.
Inoltre, usando un MUX puoi ridurre la complessità del cablaggio e risparmiare pin del microcontrollore, cosa fondamentale in dispositivi compatti o a basso costo.
Domani, nel nostro prossimo approfondimento, esploreremo il funzionamento e l’uso del Demultiplexer (DEMUX), il dispositivo complementare al multiplexer che permette di distribuire un singolo segnale su molte uscite. È fondamentale per capire come i dati si muovono e si gestiscono nei sistemi digitali moderni.
