PAM – Modulazione di Ampiezza di Impulso (Pulse Amplitude Modulation)
Oggi ti parlo di PAM, che sta per Modulazione di Ampiezza di Impulso. È un metodo fondamentale nel campo dell’elettronica e delle telecomunicazioni, usato per trasmettere informazioni digitali e analogiche attraverso segnali a impulsi. In questo post vedremo come funziona PAM, i suoi vantaggi, svantaggi e applicazioni pratiche con esempi tecnici chiari, così puoi capire bene il concetto.
Cos’è PAM?
PAM è una tecnica di modulazione dove l’informazione è codificata modificando l’ampiezza di una serie di impulsi regolari. In parole semplici, invece di cambiare la frequenza o la fase di un segnale, qui cambiamo quanto “forte” o “alto” è ogni impulso nel tempo.
Immagina un segnale analogico che vuoi trasmettere, come una voce o un suono. Per farlo viaggiare su un canale digitale, convertiamo questo segnale in una sequenza di impulsi, ognuno con un’ampiezza diversa che rappresenta il valore del segnale in quel preciso istante.
Come funziona tecnicamente?
- Prendi il segnale analogico continuo, ad esempio una voce registrata.

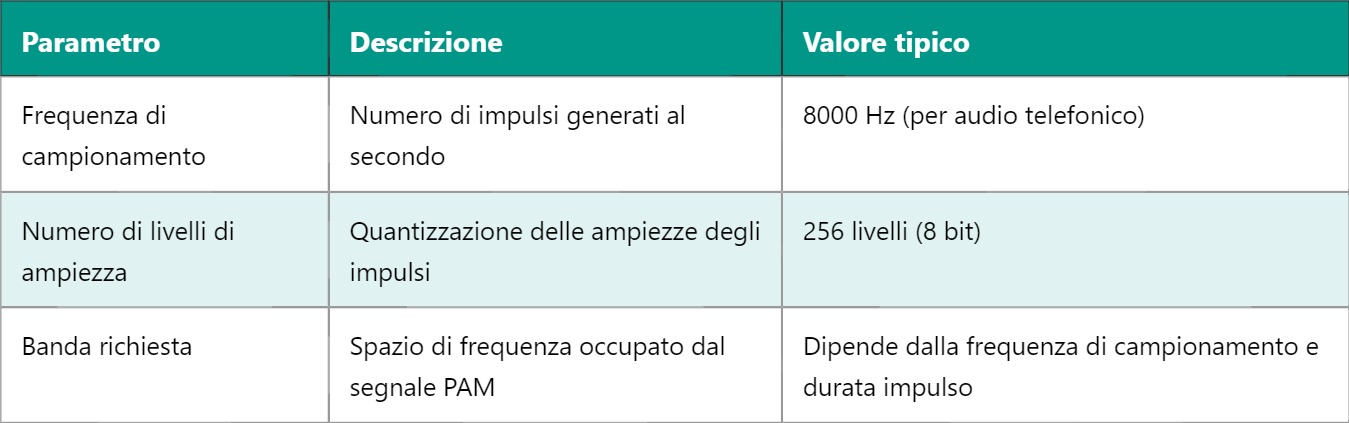

- Lo campioni a intervalli regolari (sampling), ad esempio 8000 volte al secondo.
- Ad ogni campione associ un impulso con ampiezza proporzionale al valore del segnale in quel momento.
- La sequenza di impulsi con ampiezze diverse è il segnale PAM, pronto per essere trasmesso.
Se vuoi un esempio pratico, pensa a un convertitore A/D molto semplice: il convertitore genera impulsi regolari e l’ampiezza di ogni impulso cambia a seconda della tensione di ingresso analogica.
Perché usare PAM?
- Semplicità: PAM è più facile da implementare rispetto ad altre modulazioni più complesse come PSK o QAM.
- Compatibilità: Puoi convertire facilmente un segnale analogico in digitale usando PAM come primo passo.
- Efficienza: In sistemi a banda larga, PAM permette di inviare grandi quantità di dati modulando solo l’ampiezza.
Limitazioni e problematiche
Tuttavia, PAM non è perfetto. Ci sono problemi che devi conoscere se lavori con questa modulazione:
- Sensibilità al rumore: Poiché l’informazione è nell’ampiezza, qualsiasi disturbo o interferenza che cambia l’ampiezza può degradare molto il segnale.
- Distorsione: Gli amplificatori non lineari possono alterare l’ampiezza degli impulsi, compromettendo la qualità della trasmissione.
- Banda richiesta: PAM richiede una banda di trasmissione più ampia rispetto ad altre modulazioni digitali perché il segnale è impulsivo.
Esempio tecnico di applicazione PAM
Prendi un sistema di comunicazione semplice dove vuoi trasmettere dati da un microcontrollore a un ricevitore via cavo. Se usi PAM, il microcontrollore può generare impulsi con ampiezza che varia in base al dato analogico o digitale da trasmettere. Il ricevitore misura l’ampiezza di ogni impulso per ricostruire il segnale originale. Questo è alla base di molti sistemi di trasmissione dati e conversione analogico-digitale.
Inoltre, PAM è anche la base di tecniche più avanzate, come la modulazione Pulse Code Modulation (PCM), dove il segnale PAM viene ulteriormente digitalizzato per ridurre errori e migliorare la trasmissione.
Se vuoi approfondire, la differenza principale tra PAM e altre modulazioni come Pulse Width Modulation (PWM) o Pulse Position Modulation (PPM) è il parametro del segnale che varia: ampiezza, larghezza o posizione temporale dell’impulso.
Domani vedremo come funziona la modulazione PWM, una tecnica simile ma con una diversa applicazione nel controllo motori e sistemi elettronici di potenza. Ti mostrerò esempi pratici per capire quando e perché scegliere PWM rispetto a PAM.
