PCM – Pulse Code Modulation
Oggi voglio farti scoprire il mondo del PCM, ovvero Pulse Code Modulation, una tecnica fondamentale usata per convertire segnali analogici in segnali digitali. In questo articolo ti spiego come funziona il PCM, perché è così importante nelle telecomunicazioni e nell’elettronica digitale, e ti porto esempi tecnici per rendere tutto più chiaro. Seguimi che è davvero interessante!
Cos’è il PCM?
Il PCM è un metodo per rappresentare un segnale analogico, come una voce o un suono, in forma digitale. In pratica, il segnale continuo nel tempo e nell’ampiezza viene campionato a intervalli regolari, quantizzato in livelli discreti e infine codificato in bit binari.
Questo processo permette di trasmettere, memorizzare e manipolare segnali audio in modo molto efficiente e con alta qualità, rendendo possibile la telefonia digitale, la musica su CD e tanti altri sistemi.
Come funziona la modulazione PCM?
- Campionamento: il segnale analogico viene misurato a intervalli di tempo regolari, detti “campioni”. La frequenza di campionamento deve essere almeno il doppio della massima frequenza del segnale originale (Teorema di Nyquist) per evitare distorsioni chiamate aliasing.
- Quantizzazione: ogni campione ottenuto è approssimato a un valore discreto tra una serie di livelli prestabiliti. Qui si perde un po’ di precisione, ma si può gestire scegliendo un numero adeguato di livelli.
- Codifica: i valori quantizzati vengono trasformati in numeri binari, cioè sequenze di bit, che possono essere trasmessi o memorizzati.
Esempio tecnico pratico: campionamento audio
Immagina di avere una voce registrata con frequenze fino a 20 kHz (cioè il limite superiore dell’udito umano). Secondo il teorema di Nyquist, per non perdere informazioni, devi campionare almeno a 40 kHz. In realtà, per garantire una buona qualità, si usa una frequenza standard di 44.1 kHz nei CD audio.
Supponiamo che ogni campione venga quantizzato a 16 bit. Questo significa che ogni misura del segnale analogico viene rappresentata come un numero binario di 16 bit, quindi con 2^16 = 65.536 livelli diversi di ampiezza.
In questo modo, la voce originale viene convertita in una sequenza di numeri digitali che può essere trasmessa, compressa o memorizzata con alta fedeltà.

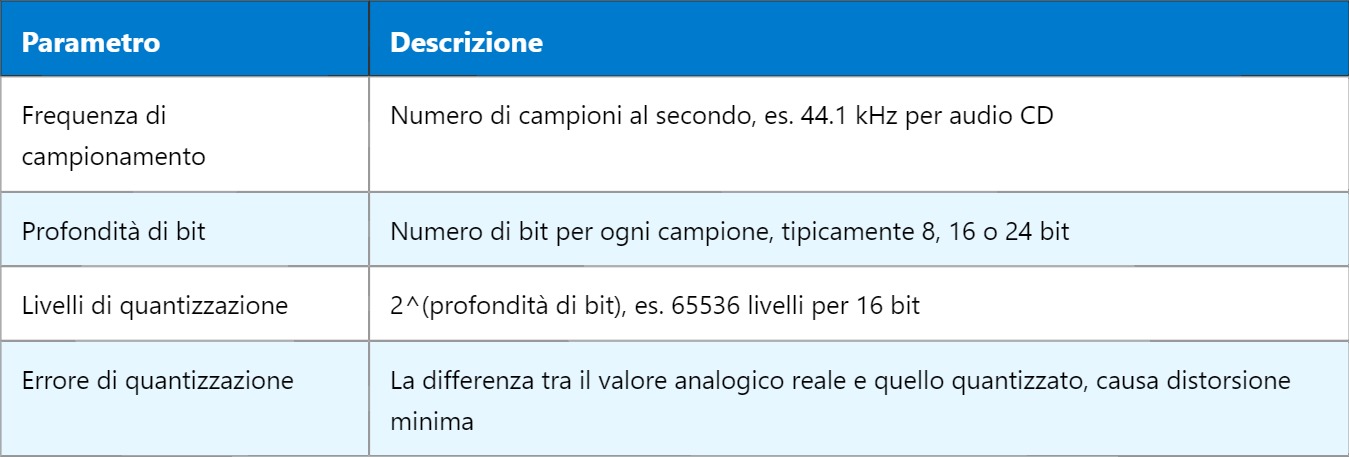

Dettagli tecnici della quantizzazione e codifica
Perché il PCM è così diffuso?
Ti dico una cosa: il PCM è alla base di tantissime tecnologie che usiamo ogni giorno, dalla telefonia VoIP ai CD audio, ai sistemi di registrazione digitale. La sua capacità di trasformare un segnale analogico in dati digitali permette una trasmissione più affidabile, meno soggetta a rumore, e una compressione efficiente.
Un aspetto interessante è che il PCM è alla base di molte altre tecniche di codifica più avanzate, come l’ADPCM (Adaptive Differential PCM), che migliora la qualità riducendo la quantità di dati da trasmettere.
Inoltre, il PCM è usato anche in ambito video e radar, dove segnali analogici complessi devono essere digitalizzati per l’elaborazione e l’analisi.
Nel prossimo articolo ti parlerò di ADC – Analog to Digital Converter, il circuito che realizza fisicamente il processo di conversione PCM e i suoi diversi tipi, per farti capire come scegliere quello giusto in base alle esigenze del progetto. Non vedo l’ora di approfondire con te!
