PIC – Peripheral Interface Controller
Oggi ti parlerò di PIC, cioè Peripheral Interface Controller, un microcontrollore molto usato in elettronica. Se sei appassionato di elettronica, sai quanto è importante avere un piccolo cervello nel circuito che possa gestire sensori, motori, display e tante altre cose. In questo post vedremo cosa è un PIC, come funziona, e ti darò qualche esempio tecnico per farti capire davvero come si usa.
Cos’è un PIC?
Un PIC è un microcontrollore prodotto da Microchip Technology. In pratica, è un piccolo chip con un processore, memoria, e periferiche integrate che ti permettono di controllare vari componenti elettronici. La cosa bella è che è programmabile, quindi puoi decidere cosa deve fare in base al progetto che stai realizzando.
Architettura base di un PIC
- CPU: La parte che esegue le istruzioni.
- Memoria Flash: Dove carichi il tuo programma.
- RAM: Dove il PIC conserva dati temporanei.
- EEPROM: Memoria non volatile per dati che devono restare anche senza alimentazione.
- Periferiche: Come timer, ADC (convertitore analogico-digitale), UART, SPI, I2C.
- Pin di I/O: Per collegare sensori, LED, pulsanti, ecc.
Come funziona un PIC? Un esempio pratico
Immagina di voler far lampeggiare un LED usando un PIC16F877A (uno dei modelli più famosi). Il concetto è semplice:
- Programmi il PIC per impostare un pin come uscita digitale.
- Attivi e disattivi quel pin con un certo intervallo di tempo (delay) per far lampeggiare il LED.

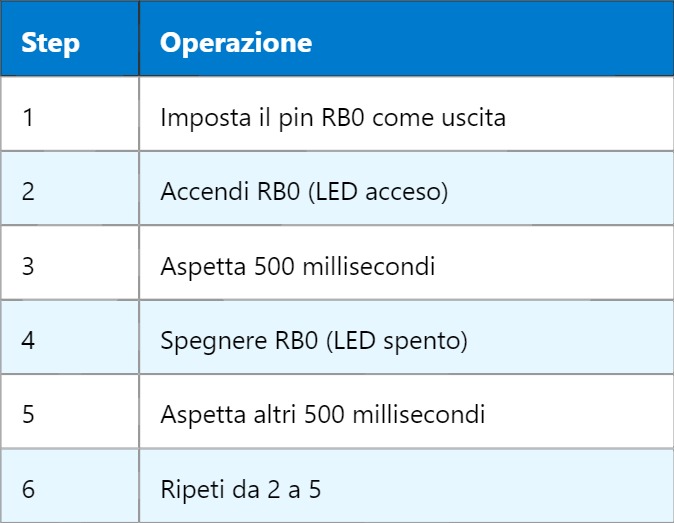

Ecco un esempio di pseudocodice:
Questo ciclo fa lampeggiare il LED. La potenza del PIC è che puoi fare tutto questo senza un microprocessore grande e costoso, in modo semplice ed efficiente.
Periferiche integrate nel PIC
Ora ti racconto alcune periferiche importanti che spesso userai:
- ADC (Analog to Digital Converter): ti permette di leggere segnali analogici come la temperatura o la luce e convertirli in valori digitali per elaborazione.
- UART: per la comunicazione seriale, per esempio con un computer o un modulo Bluetooth.
- SPI e I2C: protocolli per collegare sensori o dispositivi esterni come display o memorie.
- Timer: per misurare intervalli di tempo, gestire eventi o generare PWM per controllare motori o LED con intensità variabile.
Ti faccio un esempio veloce con ADC: se vuoi misurare la temperatura con una sonda analogica, il PIC legge la tensione che cambia con la temperatura, la converte in numero digitale e poi tu puoi usarla per far accendere un ventilatore o un allarme.
Perché usare un PIC?
- È economico e piccolo.
- Ha molte funzionalità integrate, quindi non serve aggiungere tanti componenti.
- È facile da programmare con linguaggi come C o Assembly.
- Puoi trovare tantissimi esempi e librerie online.
- Ottimo per progetti hobbistici e industriali.
Se ti interessa controllare un motore DC, per esempio, puoi usare il PWM (Pulse Width Modulation) generato dal PIC per variare la velocità senza cambiare il voltaggio direttamente. Ti basta impostare il duty cycle del segnale PWM per ottenere il risultato voluto.
Per concludere, il PIC è una soluzione perfetta se vuoi imparare a progettare sistemi embedded, ti dà il controllo totale sull’hardware e ti apre tante porte verso progetti più complessi, come la robotica o l’automazione domestica.
Domani vedremo come programmare un PIC usando MPLAB X IDE e il linguaggio C, così potrai iniziare a scrivere codice e vedere in pratica come funzionano tutte queste cose.
