PLL – Phase Locked Loop
In questo articolo parliamo di PLL, abbreviazione di Phase Locked Loop, un circuito fondamentale che si trova ovunque: nei ricevitori radio, nei microcontrollori, nei clock digitali, e anche nei sistemi di comunicazione. Oggi ci immergiamo in questo argomento per capire a fondo come funziona un PLL e perché è così potente. Ti porto passo dopo passo in questo mondo tecnico ma affascinante.
Cos’è un Phase Locked Loop?
Un Phase Locked Loop è un sistema di retroazione usato per sincronizzare un segnale di uscita con la fase (e spesso anche la frequenza) di un segnale di riferimento. In pratica, confronta continuamente la fase di un’onda generata internamente con quella di riferimento, e regola l’uscita per mantenere la sincronizzazione.
Lo so, sembra teoria astratta, ma appena vediamo lo schema base ti sarà molto più chiaro.
Componenti principali di un PLL
- Phase Detector (PD): Confronta la fase del segnale di ingresso con quello generato dal VCO.
- Filtro Passa Basso (LPF): Rimuove le componenti ad alta frequenza dal segnale di errore generato dal PD.
- Oscillatore controllato in tensione (VCO): Genera un’onda la cui frequenza dipende dalla tensione di controllo fornita dal filtro.
- Divisore di frequenza (facoltativo): Serve per dividere o moltiplicare la frequenza in uscita per specifici scopi.
Come funziona un PLL passo dopo passo
- Il Phase Detector riceve due segnali: uno di riferimento e uno dal VCO.
- Se le fasi dei due segnali sono diverse, il PD genera un segnale di errore proporzionale alla differenza di fase.
- Questo segnale passa attraverso il filtro, che ne attenua il rumore.
- La tensione risultante viene inviata al VCO, che regola la sua frequenza per ridurre l’errore di fase.
- Il sistema continua questo ciclo fino a che le due fasi sono sincronizzate: a quel punto si dice che il PLL è “agganciato”.
Esempio pratico: uso di un PLL in un sintetizzatore di frequenza
Immagina di voler generare un segnale RF preciso a 100 MHz a partire da un riferimento di 10 MHz. Utilizzando un PLL, puoi usare un divisore per ridurre la frequenza del VCO di uscita (100 MHz) fino a 10 MHz, così che il Phase Detector possa confrontarla con il riferimento. Il sistema regola la frequenza del VCO fino a che le due frequenze combaciano in fase, e così ottieni un segnale stabile e preciso.

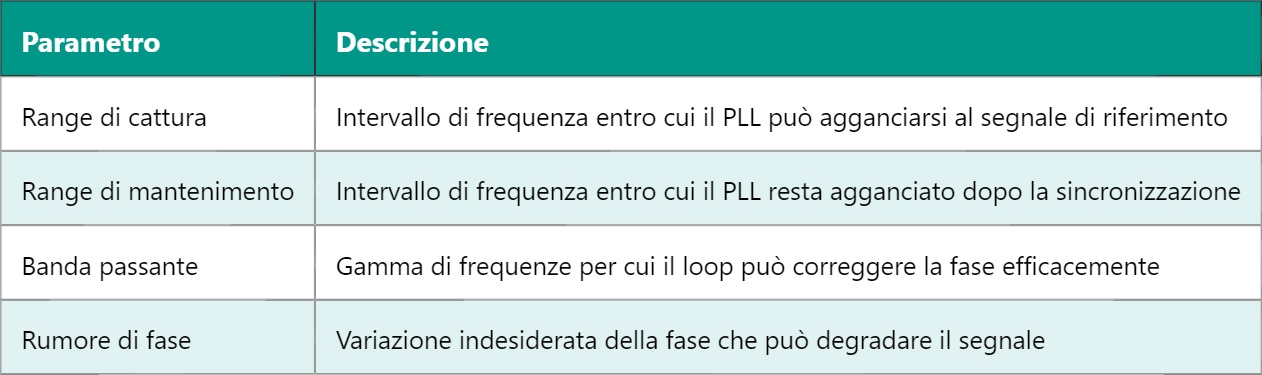

Caratteristiche tecniche importanti di un PLL
Una cosa interessante che ho scoperto la prima volta che ho usato un PLL in un progetto embedded è quanto sia sensibile il filtro passa basso. Se non scegli correttamente i componenti RC, il loop può diventare instabile, o troppo lento per reagire a variazioni rapide del segnale di riferimento. È un dettaglio critico che spesso viene trascurato da chi è alle prime armi.
I PLL non sono usati solo per generare segnali, ma anche per riceverli. Nei ricevitori FM, ad esempio, un PLL può essere usato per demodulare il segnale audio. Nelle reti digitali, invece, permette di rigenerare il clock del segnale ricevuto senza doverlo trasmettere separatamente, risparmiando larghezza di banda e componenti hardware.
Domani vedremo un altro circuito strettamente legato al PLL: il VCO – Oscillatore controllato in tensione, che è il cuore pulsante di ogni Phase Locked Loop. Scopriremo come funziona, come si progetta e come influisce sulle prestazioni complessive del sistema.
