PMIC – Power Management Integrated Circuit
Oggi ti spiego cos’è un PMIC e perché è così importante nei dispositivi elettronici moderni. PMIC, abbreviazione di Power Management Integrated Circuit, è un circuito integrato che gestisce la distribuzione e la regolazione dell’energia elettrica all’interno di un dispositivo. In pratica, è il cervello che assicura che ogni componente riceva la giusta quantità di potenza, né troppo né troppo poca.
Cos’è un PMIC e cosa fa?
Un PMIC si occupa di molte funzioni critiche come la conversione della tensione, il controllo della carica della batteria, la gestione dell’alimentazione e la protezione del circuito da sovraccarichi o surriscaldamenti. Oggi vediamo come questo chip semplifica il design elettronico e migliora l’efficienza energetica.
Funzioni principali di un PMIC
- Conversione di tensione: trasforma la tensione da una fonte (ad esempio, batteria o alimentatore) in livelli utilizzabili per vari componenti, come processori o sensori.
- Gestione batteria: controlla la ricarica e la scarica, protegge la batteria da condizioni estreme e monitora lo stato di carica.
- Regolazione dell’alimentazione: fornisce tensioni stabili e pulite, necessarie per il funzionamento corretto dei circuiti digitali e analogici.
- Protezione: impedisce danni al circuito in caso di sovratensioni, cortocircuiti o surriscaldamenti.
Esempio pratico di utilizzo di un PMIC
Immagina un telefono cellulare: ha una batteria da 3,7V, ma il processore potrebbe richiedere 1,2V, il modulo Wi-Fi 3,3V e lo schermo 5V. Il PMIC riceve la tensione della batteria e la converte in questi diversi livelli usando regolatori DC-DC e LDO (Low Dropout Regulators). Senza PMIC, avresti bisogno di molti componenti separati, aumentando dimensioni, costo e consumo.
Tipi di regolatori interni in un PMIC
- Regolatori switching (buck/boost): trasformano efficacemente la tensione riducendo o aumentando il voltaggio con minori perdite.
- LDO: regolatori lineari usati per fornire tensioni pulite ma con maggiori perdite energetiche, utili per circuiti sensibili al rumore.
Come scegliere un PMIC per il tuo progetto?
Per selezionare un PMIC, devi considerare:
- Quanti canali di uscita servono e quali tensioni devono fornire.
- La corrente massima che ogni canale deve erogare.
- Funzionalità extra come gestione batteria, monitoraggio temperatura, interfacce di comunicazione (I2C o SPI).
- Dimensioni e pacchetto per adattarsi al tuo PCB.

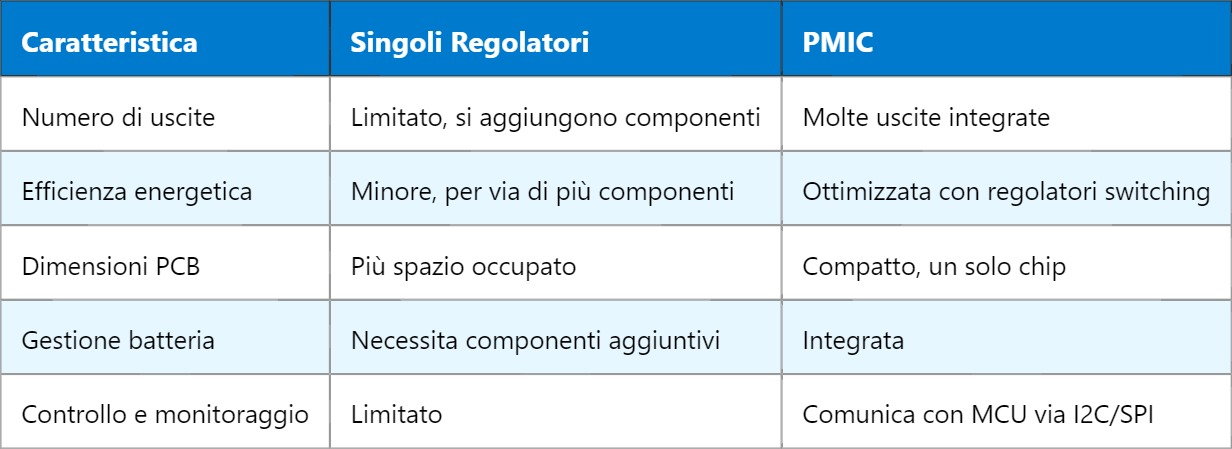

Perché un PMIC è meglio rispetto ai singoli regolatori?
Ti dico subito: un PMIC riduce la complessità del design, migliora l’efficienza energetica e spesso permette la comunicazione diretta con il microcontrollore per un controllo intelligente della potenza. Per esempio, in dispositivi IoT, un PMIC può mettere in stand-by certe sezioni del dispositivo per risparmiare energia senza spegnere tutto.
Un PMIC non è solo per smartphone o laptop, puoi trovarlo in droni, dispositivi medici, automobili e anche sistemi embedded. La sua capacità di integrare tante funzioni e migliorare la gestione energetica lo rende indispensabile quando vuoi ottimizzare spazio e durata batteria.
Inoltre, la comunicazione diretta tra PMIC e microcontrollore permette di programmare modalità di risparmio energetico dinamiche, come spegnere parti del sistema quando non servono, e riaccenderle velocemente al bisogno. Questo è un vantaggio enorme per dispositivi portatili o IoT che devono durare giorni o settimane con una singola carica.
Domani esploreremo come funziona la comunicazione I2C/SPI tra PMIC e microcontrollori, e come puoi usarla per creare un sistema di gestione energetica intelligente nel tuo progetto elettronico.
