PNP Transistor: Concetto Base e Funzionamento
Oggi ti spiego cos’è un transistor PNP e come funziona. Un transistor PNP è un tipo di transistor bipolare dove la struttura è fatta da uno strato di tipo N inserito tra due strati di tipo P. In parole semplici, il transistor PNP permette il passaggio della corrente quando la base è meno positiva rispetto all’emettitore.
Struttura e Simbolo
Il transistor PNP è formato da tre parti: emettitore (E), base (B) e collettore (C). L’emettitore e il collettore sono di tipo P, mentre la base è di tipo N. Il simbolo mostra una freccia sull’emettitore che indica la direzione convenzionale della corrente, che nel PNP va dall’emettitore alla base.
Come Funziona un PNP
- Per far condurre il transistor, devi mettere la base ad un potenziale più basso rispetto all’emettitore.
- Quando lo fai, le cariche positive (buche) fluiscono dall’emettitore alla base.
- Questa corrente di base permette a una corrente maggiore di fluire dall’emettitore al collettore.
Esempio Pratico di Utilizzo
Immagina di voler accendere una lampadina usando un PNP. Colleghi l’emettitore al +12V, la base tramite una resistenza a terra, e il collettore alla lampadina collegata a massa. Quando la base è a terra, il transistor si accende e la corrente passa dalla sorgente al carico. Se la base sale vicino a +12V, il transistor si spegne.

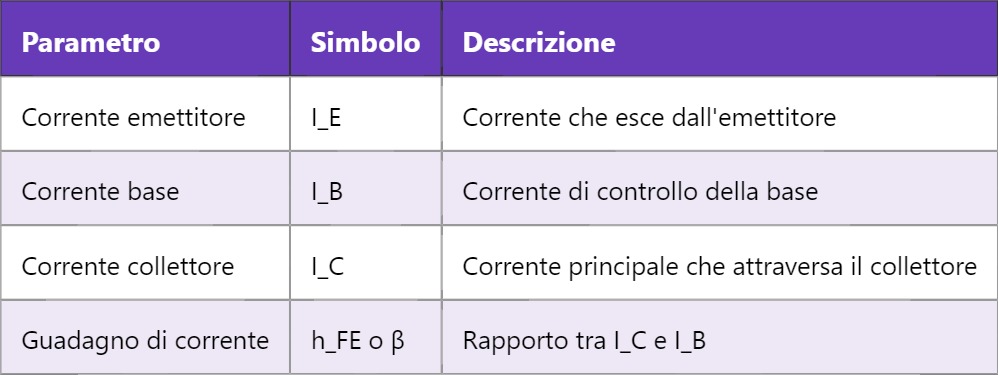

Tabella delle Caratteristiche Elettriche
Perché Usare un Transistor PNP?
- Perfetto per circuiti dove il carico è collegato verso massa e il controllo è fatto tramite un segnale negativo rispetto all’alimentazione.
- Spesso utilizzato in circuiti di commutazione e amplificatori.
- Funziona bene in configurazioni con alimentazione positiva comune.
Ora, se ti stai chiedendo come differisce dal suo “fratello” NPN, ricordati che nel NPN la corrente base deve essere positiva rispetto all’emettitore, mentre nel PNP è il contrario. Quindi, capire bene questa differenza è fondamentale per progettare correttamente il circuito.
Inoltre, un punto importante: il PNP è ideale per circuiti con alimentazione positiva, ma il segnale di controllo deve essere più basso rispetto all’emettitore. Questa semplice regola ti farà evitare molti errori quando lo usi.
Domani ti porterò a scoprire il transistor NPN e come combinarlo con il PNP per creare circuiti più complessi come i push-pull amplificatori e driver di potenza. Sarà utile per capire meglio il controllo dei segnali in elettronica.
