PPM – Parts Per Million
Oggi voglio spiegarti un concetto molto usato in elettronica e in altre discipline tecniche: il PPM, cioè Parts Per Million. In parole semplici, il PPM è un modo per esprimere quantità molto piccole o tolleranze estremamente precise. In questo articolo ti racconterò cos’è esattamente, come si usa in elettronica e perché è così importante per valutare la qualità e l’accuratezza dei componenti e dei segnali.
Che cos’è il PPM?
PPM significa letteralmente “parti per milione” e serve a indicare una frazione o una proporzione molto piccola. Se ti dico 1 PPM, significa 1 parte su 1.000.000 di parti totali. È come dire “un millesimo di millesimo” in termini di proporzione. Questo modo di misurare è molto utile quando si parla di precisione, ad esempio nella calibrazione di strumenti, nelle tolleranze dei componenti elettronici o nella misura di errori di frequenza.
Come si calcola il PPM?
Ti faccio vedere subito un esempio concreto, così puoi capire meglio. Supponiamo che tu abbia un oscillatore che dovrebbe funzionare a 10 MHz (megahertz). Se la frequenza reale è 10.000.010 Hz invece di 10.000.000 Hz, l’errore è di 10 Hz. Per trovare l’errore in PPM si fa così:
- Calcola la differenza tra frequenza reale e nominale: 10 Hz
- Dividi questa differenza per la frequenza nominale: 10 / 10.000.000 = 0,000001
- Moltiplica per 1.000.000 per ottenere il valore in PPM: 0,000001 × 1.000.000 = 1 PPM
Quindi, quell’oscillatore ha un errore di 1 PPM rispetto al valore nominale. Questo ti dice quanto la frequenza si discosta dal valore ideale in termini molto precisi.
Applicazioni del PPM in elettronica
- Precisione degli oscillatori e clock: I cristalli di quarzo o oscillatori a ceramica indicano spesso la loro tolleranza in PPM per specificare quanto la loro frequenza può variare.
- Tolleranze dei componenti: Resistenze di precisione, condensatori e altri componenti possono avere tolleranze espresse anche in PPM, per indicare la loro stabilità e affidabilità a lungo termine.
- Calibrazione degli strumenti: Multimetri, oscilloscopi e altri strumenti di misura usano PPM per indicare la precisione della loro lettura rispetto al valore reale.
- Qualità dei segnali: In sistemi di comunicazione, PPM misura la deviazione di frequenza, fondamentale per mantenere una comunicazione stabile e senza errori.
Esempio tecnico: oscillatore con errore in PPM

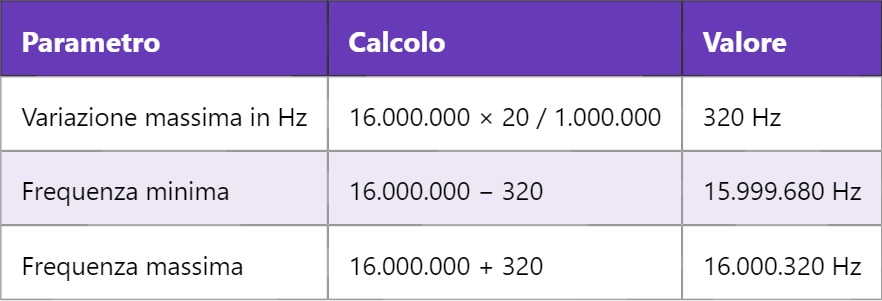

Immagina un microcontrollore che usa un oscillatore interno per il clock di sistema a 16 MHz con una tolleranza di ±20 PPM. Questo significa che la frequenza reale può variare da:
Questo range di frequenza può sembrare molto stretto, ma in applicazioni sensibili come la comunicazione wireless o i sistemi di temporizzazione, anche una deviazione così piccola può influire notevolmente sulle prestazioni.
PPM vs Percentuale: qual è la differenza?
Spesso potresti vedere sia percentuali che PPM usati per indicare tolleranze o errori. Ti spiego come distinguerli rapidamente:
- Percentuale (%): Indica la parte su 100. Ad esempio, 1% significa 1 parte su 100.
- PPM: Indica la parte su 1.000.000. Quindi, 1 PPM è molto più piccolo di 1% (esattamente 0,0001%).
In pratica, PPM serve per misurare variazioni molto più piccole e precise rispetto alle percentuali, ecco perché è così importante nei circuiti di alta precisione.
La stabilità e la precisione indicate in PPM ti aiutano a scegliere componenti o sistemi che funzionino correttamente in condizioni molto rigorose, specialmente quando si parla di frequenze, temperature o correnti che devono restare costanti nel tempo.
Domani esploreremo il concetto di Drift Termico, ovvero come le variazioni di temperatura influenzano le performance e la stabilità dei componenti elettronici, collegandolo proprio al tema delle tolleranze e del PPM. Non mancare!
