RF – Radio Frequency
In questo articolo voglio spiegarti nel dettaglio cosa significa RF, cioè Radio Frequency. Quando parliamo di frequenza radio, entriamo nel mondo delle onde elettromagnetiche, delle trasmissioni wireless e di tutto ciò che ci permette di comunicare senza fili. In questo post, vedremo cos’è la RF, come viene generata, dove si utilizza e cosa dobbiamo considerare quando lavoriamo con segnali radiofrequenza.
Cos’è la Radiofrequenza?
La radiofrequenza è una gamma dello spettro elettromagnetico che va da circa 3 kHz fino a 300 GHz. In questo intervallo troviamo tutti i segnali usati per comunicazioni wireless, come radio FM, Wi-Fi, telefoni cellulari, radar, telecomandi, Bluetooth e così via.
Queste frequenze sono troppo alte per essere udite ma perfette per trasportare informazione a distanza usando l’aria come mezzo di propagazione. Ecco perché sono la base di qualsiasi sistema di trasmissione senza fili.
Come si genera un segnale RF?
Un segnale RF si genera utilizzando un oscillatore elettronico, che crea una corrente alternata a una determinata frequenza. Poi questo segnale può essere modulato, cioè alterato in ampiezza (AM), frequenza (FM) o fase (PM) per codificare informazione digitale o analogica.
Per esempio, in un trasmettitore FM, il segnale audio modula la frequenza di un’onda portante RF. All’estremità opposta, il ricevitore sintonizza quella frequenza, demodula il segnale e recupera l’informazione originale.

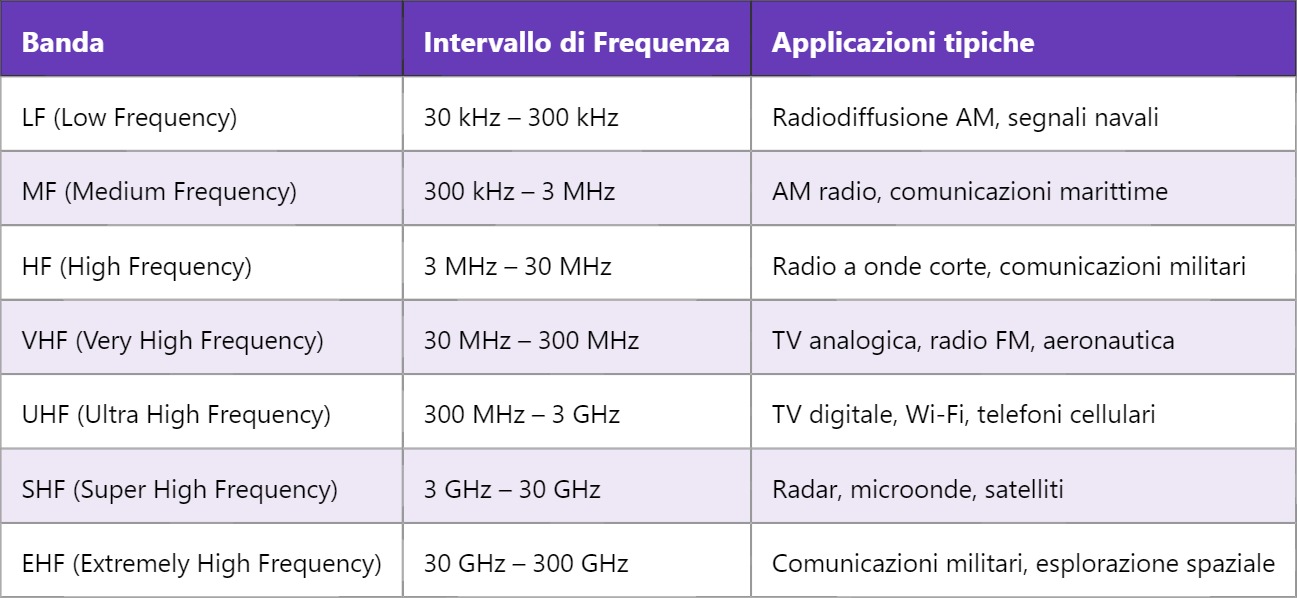

Classificazione delle bande RF
Esempio tecnico: Wi-Fi a 2.4 GHz
Uno degli esempi più comuni di RF è il Wi-Fi, che opera in bande da 2.4 GHz e 5 GHz. Il chip radio del router genera un’onda portante a 2.4 GHz. I dati che invii dal tuo PC o smartphone vengono modulati sopra questa portante tramite tecniche come OFDM (Orthogonal Frequency-Division Multiplexing), che permette di trasmettere dati ad alta velocità usando più frequenze contemporaneamente.
Queste onde viaggiano nell’aria, vengono ricevute da un altro chip radio (nel tuo telefono per esempio), e demodulate per ricostruire l’informazione originale.
Componenti RF più usati
- Oscillatori: generano la portante RF
- Modulatori/Demodulatori: codificano e decodificano l’informazione sul segnale
- Filtri: eliminano frequenze indesiderate
- Amplificatori RF: aumentano la potenza del segnale per trasmetterlo
- Antennas: convertono il segnale elettrico in onde elettromagnetiche e viceversa
Attenzione alle perdite e interferenze
Quando si lavora con RF bisogna stare attenti a diversi problemi pratici: perdite nel cavo, riflessioni (SWR), accoppiamenti indesiderati tra linee e interferenze da altri segnali. Per esempio, se hai un’antenna male progettata, potresti perdere metà del segnale solo in riflessioni.
Per questo motivo spesso si usano strumenti come il network analyzer per verificare l’adattamento d’impedenza, o si progettano filtri passa-banda per lasciare passare solo le frequenze volute.
Insomma, lavorare con RF non è solo questione di collegare un’antenna: ci vuole precisione, calcoli e strumenti per ottenere un segnale pulito e stabile. Anche una piccola resistenza fuori posto può causare problemi seri a certe frequenze.
Domani parleremo dell’impedenza nei circuiti RF e perché è così importante che trasmettitore, linea e antenna siano correttamente adattati per evitare perdite e riflessioni. Continua a seguirmi per entrare ancora più a fondo nel mondo delle radiofrequenze!
