RTD – Sensore di Temperatura a Resistenza
Oggi ti parlo di RTD, che sta per Resistance Temperature Detector, un sensore molto usato nel campo dell’elettronica e dell’automazione per misurare la temperatura con alta precisione. Se vuoi capire come funziona e perché è così affidabile, sei nel posto giusto. In questo post vediamo tutto quello che devi sapere su RTD e qualche esempio pratico per farti capire meglio.
Cos’è un RTD?
Un RTD è un dispositivo che misura la temperatura sfruttando la variazione della resistenza elettrica di un materiale, solitamente il platino, al variare della temperatura. Più la temperatura cambia, più cambia la resistenza, e questo ci permette di misurare la temperatura in modo preciso.
Come funziona un RTD?
Ti spiego in modo semplice: immagina un filo di platino, che ha una resistenza ben definita a temperatura ambiente. Quando il filo si scalda, la sua resistenza aumenta in modo prevedibile. Misurando questa variazione di resistenza, puoi risalire alla temperatura con una formula o tramite una tabella di riferimento.
Tipi di RTD
- PT100: Il tipo più comune, ha una resistenza di 100 ohm a 0°C.
- PT1000: Simile al PT100 ma con 1000 ohm a 0°C, più sensibile e usato per letture più precise in ambienti rumorosi.
- Altri materiali: Esistono RTD in nichel o rame, ma il platino è preferito per stabilità e precisione.
Configurazioni di collegamento
Se vuoi leggere un RTD correttamente devi sapere che ci sono diversi modi per collegarlo a un circuito, ognuno con vantaggi e svantaggi. Ti elenco i principali:
- 2 fili: Semplice ma meno preciso perché la resistenza dei fili influisce sulla misura.
- 3 fili: Metodo più usato per bilanciare la resistenza dei fili, migliora la precisione.
- 4 fili: La configurazione più precisa, elimina completamente l’effetto della resistenza dei fili.
Esempio pratico di collegamento
Immagina di dover misurare la temperatura di un motore elettrico. Colleghi un PT100 in configurazione a 3 fili. Due fili forniscono la corrente costante al sensore, mentre il terzo serve a misurare la caduta di tensione senza far entrare in gioco la resistenza dei fili. In questo modo, anche se i fili sono lunghi o di calibro sottile, la misura sarà precisa.

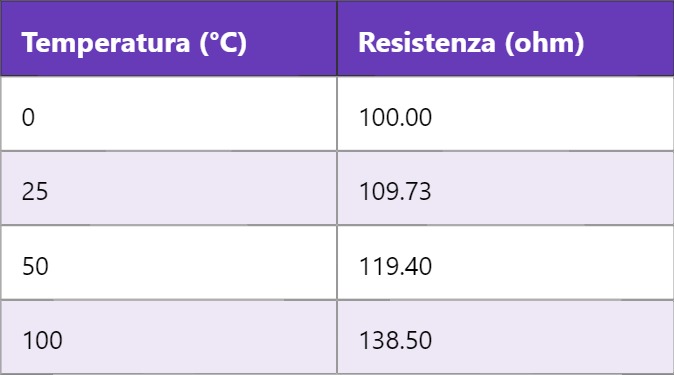

Tabella di riferimento per PT100
Vantaggi e svantaggi
- Vantaggi: Alta precisione, buona stabilità nel tempo, ampia gamma di temperature misurabili.
- Svantaggi: Costi più elevati rispetto a termistori, necessità di circuiti di misura precisi e stabili.
Un punto importante che spesso sottovaluti è la necessità di un circuito di eccitazione stabile, generalmente a corrente costante, per evitare errori nella lettura della resistenza. Anche la calibrazione regolare è essenziale per mantenere la precisione del sistema.
Sensore rtd (rtd temperatura, sonda rtd, sensore di temperatura rtd)
In molti sistemi industriali, gli RTD sono preferiti ai termocoppie per applicazioni dove serve una misura precisa e stabile nel tempo, come nel controllo di processi chimici o alimentari, o nella climatizzazione avanzata.
Se vuoi capire come integrare un RTD con un microcontrollore o un sistema di acquisizione dati, ci sono circuiti specifici chiamati “moduli di condizionamento segnale RTD” che fanno tutto il lavoro pesante, convertendo la variazione di resistenza in un segnale digitale o analogico facilmente leggibile.
Domani vedremo come funzionano i termistori, un altro tipo di sensore di temperatura, e capiremo quando è meglio usare un RTD e quando invece un termistore o una termocoppia fa più al caso tuo.
