SAW – Surface Acoustic Wave
Oggi ti voglio parlare di SAW, che sta per Surface Acoustic Wave, una tecnologia affascinante e molto importante nel campo dell’elettronica, soprattutto nelle comunicazioni e nei filtri RF. In questo articolo vedremo insieme cos’è una onda acustica di superficie, come funziona la tecnologia SAW e perché la usiamo nei dispositivi moderni. Ti spiegherò tutto in modo chiaro, con esempi tecnici che ti aiuteranno a capire meglio.
Cos’è un’onda acustica di superficie (SAW)?
Un’onda acustica di superficie è un tipo di onda meccanica che si propaga lungo la superficie di un materiale solido, come un cristallo di quarzo o altri materiali piezoelettrici. A differenza delle onde che si muovono nel volume del materiale, le onde SAW si muovono solo lungo la superficie, penetrando solo pochi micrometri in profondità.
Queste onde sono molto utili perché possono essere generate e rilevate elettricamente tramite dispositivi chiamati trasduttori elettroacustici, sfruttando l’effetto piezoelettrico del materiale su cui si propagano.
Come funziona un dispositivo SAW?
I dispositivi SAW sono composti principalmente da due componenti:
- Trasduttori Interdigitali (IDT): sono elettrodi metallici disposti a pettine sulla superficie del materiale piezoelettrico.
- Substrato piezoelettrico: solitamente quarzo, litio niobato o litio tantalato, materiali che convertono energia elettrica in onde meccaniche e viceversa.
Quando si applica un segnale elettrico al primo trasduttore, questo genera un’onda acustica di superficie che si propaga lungo il substrato. L’onda raggiunge il secondo trasduttore che la converte di nuovo in un segnale elettrico. Questa trasduzione elettro-acustica è alla base di molti filtri, oscillatori e sensori basati sulla tecnologia SAW.
Esempio tecnico: filtro SAW in un telefono cellulare
Se hai mai smontato un telefono cellulare o un dispositivo RF, avrai notato piccoli componenti etichettati come “SAW filter”. Questi filtri sono fondamentali per selezionare le frequenze corrette durante la trasmissione e ricezione dei segnali radio.
- Il filtro SAW riceve un segnale RF con molte frequenze miste.
- Grazie alla sua struttura, lascia passare solo una banda di frequenze desiderata, bloccando le altre.
- Questo permette al ricevitore di isolare il segnale utile senza interferenze.
La precisione e stabilità del filtro SAW sono altissime, motivo per cui si trovano in molti dispositivi wireless, inclusi Wi-Fi, GPS e telefoni cellulari.

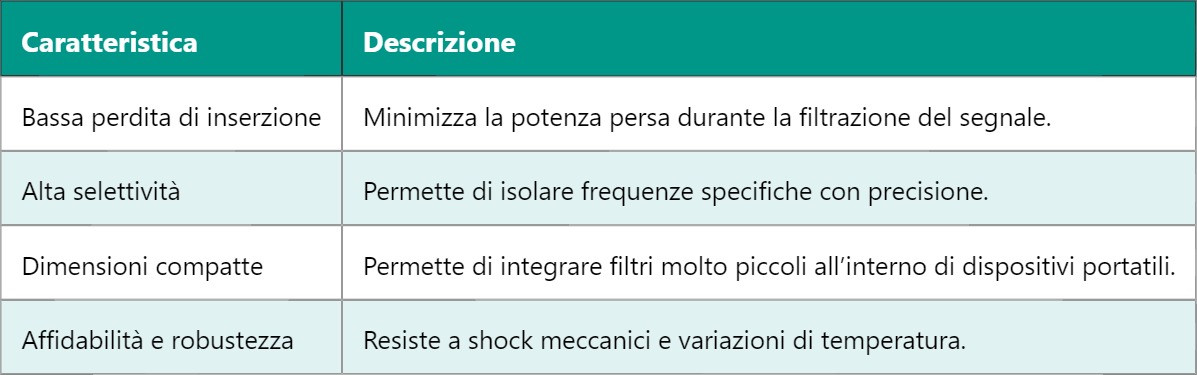

Proprietà e vantaggi della tecnologia SAW
Applicazioni pratiche di SAW
Ti spiego velocemente alcune applicazioni tipiche per darti un’idea della versatilità di questa tecnologia:
- Filtri RF: utilizzati per selezionare bande di frequenza in telefoni, radio, satelliti.
- Oscillatori SAW: per generare frequenze stabili in orologi, telecomandi, GPS.
- Sensori SAW: per rilevare parametri fisici come pressione, temperatura o umidità, sfruttando come cambia l’onda acustica al variare di questi parametri.
Questi sensori sono molto utili in ambienti industriali o medici, dove serve una misura precisa senza contatto diretto.
Dettaglio tecnico: come si determina la frequenza di un dispositivo SAW?
La frequenza fondamentale di un dispositivo SAW dipende dalla spaziatura dei denti nei trasduttori interdigitali e dalla velocità di propagazione dell’onda nel materiale piezoelettrico. In formula, possiamo scrivere:
f = v / λ
dove:
- f è la frequenza di risonanza
- v è la velocità dell’onda acustica nel materiale
- λ è la lunghezza d’onda, correlata alla distanza tra i denti degli elettrodi
Modificando la geometria degli elettrodi, si può quindi progettare un filtro o oscillatore con la frequenza desiderata.
In conclusione, la tecnologia SAW è un pilastro nei sistemi RF moderni, grazie alla sua capacità di filtrare, generare e rilevare segnali con estrema precisione in spazi ridotti.
Domani approfondiremo il tema dei filtri RF passivi e vedremo come la tecnologia SAW si confronta con altri tipi di filtri come i filtri a cristallo e a ceramica. Continua a seguirmi per non perderti questo approfondimento tecnico!
