SCCB – Serial Camera Control Bus: Guida Completa
Oggi voglio spiegarti cos’è SCCB e come funziona. SCCB sta per Serial Camera Control Bus, un protocollo di comunicazione usato principalmente per controllare sensori di immagine come le fotocamere nei dispositivi embedded. In pratica, è un modo semplice e diretto per far dialogare il microcontrollore con la fotocamera.
Cos’è SCCB?

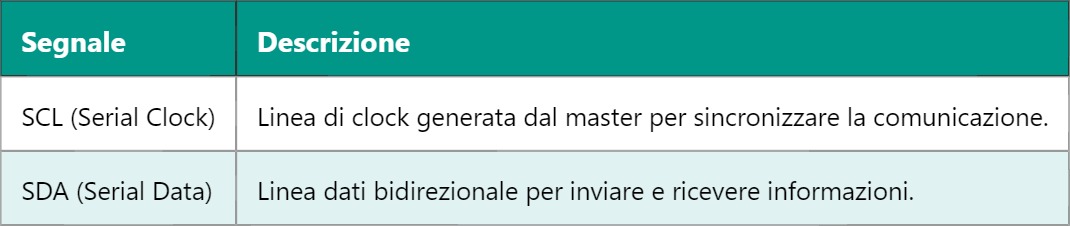

SCCB è simile a I2C, ma con alcune differenze tecniche che lo rendono specifico per il controllo dei moduli camera. Ti permette di inviare comandi e leggere dati dal sensore tramite due linee: una per il clock (SCL) e una per i dati (SDA). Questo protocollo è molto leggero, quindi è perfetto per dispositivi con risorse limitate.
Come funziona SCCB?
- Inizio comunicazione: Il microcontrollore tira la linea SDA bassa mentre SCL è alta, segnalando l’inizio.
- Invio indirizzo: Si manda l’indirizzo del dispositivo camera, per dire “Ehi, voglio parlare con te”.
- Scrittura o lettura dati: Dopo aver stabilito il canale, si scambiano i byte di dati. Per esempio, puoi inviare un comando per configurare la risoluzione della fotocamera.
- Stop comunicazione: Quando hai finito, SDA torna alta mentre SCL è alto, segnalando la fine.
Per capire meglio, immagina di configurare un sensore OV7670. Devi scrivere valori specifici nei suoi registri tramite SCCB per impostare luminosità, contrasto, o formato immagine. Se provi a leggere senza protocollo corretto, la fotocamera non risponderà o restituirà dati sbagliati.
Confronto con I2C
- SCCB usa clock e dati come I2C, ma non supporta alcune caratteristiche avanzate di I2C, tipo il clock stretching.
- SCCB è più semplice e spesso più veloce da implementare su microcontrollori semplici.
- Non è un protocollo universale come I2C, è praticamente dedicato alle telecamere.
Un esempio tecnico pratico: se usi Arduino per configurare una fotocamera OV2640, il codice deve implementare SCCB per scrivere negli indirizzi giusti dei registri interni. Senza SCCB, il microcontrollore non sa come parlare con il sensore.
Quando progetti un sistema con una fotocamera, devi conoscere bene SCCB per gestire i registri di configurazione e calibrazione. È fondamentale capire come settare il timing del clock e rispettare i tempi di attesa tra i segnali, altrimenti la comunicazione fallisce. Per esempio, un clock troppo veloce può far saltare dati e bloccare la fotocamera.
Ricorda che SCCB è molto diffuso nei moduli camera per IoT, robotica, e sistemi embedded a basso costo. Se vuoi lavorare con telecamere su microcontrollori come STM32, ESP32 o Arduino, imparare SCCB ti evita parecchi grattacapi.
Domani vedremo come scrivere il codice SCCB in C per comunicare con sensori camera come OV7670 e OV2640, e ti mostrerò esempi pratici di lettura e scrittura dei registri in modo che tu possa subito usarlo nei tuoi progetti elettronici.
