SCR – Silicon Controlled Rectifier: Una guida tecnica approfondita
Oggi ti spiego cosa è un SCR e come funziona nel mondo dell’elettronica. SCR, o Silicon Controlled Rectifier, è un dispositivo semiconduttore usato per controllare potenza elettrica in modo efficiente. È un tipo di tiristore, che agisce come un interruttore controllato, capace di gestire correnti alte e tensioni elevate.
Cos’è un SCR?
Un SCR è fondamentalmente un diodo a quattro strati (PNPN) con tre giunzioni. A differenza di un normale diodo, l’SCR può essere acceso o spento tramite un segnale di controllo sul suo gate. Quando lo accendi, rimane acceso fino a quando la corrente scende sotto una certa soglia.
Come funziona un SCR?
- Condizione di blocco: Quando non riceve segnale sul gate, l’SCR blocca il flusso di corrente come un diodo spento.
- Triggering: Quando mandi un impulso positivo al gate, l’SCR si accende e inizia a condurre corrente.
- Stato di conduzione: Una volta acceso, l’SCR continua a condurre anche se togli il segnale dal gate, finché la corrente scende sotto la soglia minima (holding current).
- Spegnimento: Per spegnerlo, devi far scendere la corrente sotto quella soglia, per esempio interrompendo l’alimentazione.
Struttura interna e simbolo

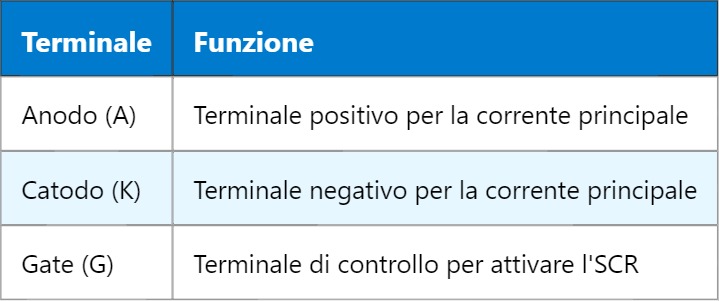

L’SCR ha quattro strati alternati di semiconduttore, P-N-P-N, formando tre giunzioni. Il terminale gate serve per il controllo. Nel simbolo elettrico, vedi l’anodo (A), il catodo (K) e il gate (G).
Usi pratici di un SCR
Ti faccio un esempio concreto: immagina di voler controllare un motore elettrico usando un microcontrollore. Non puoi collegare direttamente il motore al microcontrollore perché questo non gestisce correnti alte. Qui entra in gioco l’SCR. Il microcontrollore manda un piccolo segnale al gate dell’SCR e questo fa passare la corrente al motore. Così hai controllo e protezione insieme.
L’SCR lo trovi spesso in regolatori di tensione, circuiti di controllo motore, e inverter per energia solare o industriale. Perché? Perché ti permette di regolare potenza con precisione usando segnali bassi, senza dissipare tanta energia.
Un’altra cosa da sapere è che l’SCR è usato anche in circuiti di protezione, tipo per prevenire sovracorrenti o cortocircuiti, perché si può spegnere rapidamente quando la corrente scende.
Caratteristiche tecniche da considerare
- Tensione di rottura: la massima tensione che l’SCR può sopportare senza rompersi.
- Corrente di mantenimento: la corrente minima sotto cui l’SCR si spegne.
- Corrente di gate: la corrente minima necessaria per attivare il gate.
- Tempo di commutazione: quanto velocemente l’SCR passa da spento a acceso o viceversa.
Ora, quando progetti un circuito con SCR, devi sempre guardare questi parametri per scegliere il modello giusto. Per esempio, se vuoi controllare un carico da 10A, non ha senso usare un SCR che regge solo 5A, altrimenti lo bruci.
Nel controllo di potenza alternata, spesso si usa l’SCR in combinazione con altri componenti come diodi o TRIAC per fare regolazioni più complesse, come il controllo della fase di alimentazione.
Per approfondire, ti segnalo che esistono anche dispositivi simili chiamati TRIAC, che sono come due SCR messi insieme e lavorano su corrente alternata in modo più versatile.
Domani vedremo come funziona un TRIAC e come differisce dall’SCR, così potrai ampliare le tue capacità nel controllo della potenza elettronica.
