SMT – Surface Mount Technology
Oggi ti porto nel mondo dell’SMT, cioè la Surface Mount Technology, una delle tecniche più importanti e diffuse nell’assemblaggio elettronico moderno. In questo articolo vedremo insieme cos’è, come funziona, i vantaggi rispetto alle tecniche tradizionali e qualche esempio tecnico pratico per farti capire davvero come questa tecnologia abbia rivoluzionato la produzione di circuiti elettronici.
Che cos’è la Surface Mount Technology (SMT)?
La SMT è una tecnologia che permette di montare i componenti elettronici direttamente sulla superficie di una scheda a circuito stampato (PCB) senza dover forare la scheda come succedeva con la vecchia tecnologia “Through Hole” (montaggio a foro passante).
In parole semplici, i componenti SMT hanno dei piccoli piedini o terminali progettati per essere saldati direttamente sulle piste di rame sulla superficie del PCB. Questo consente di avere schede più compatte, con una densità di componenti molto più alta.
Come funziona la tecnologia SMT?
- Prima di tutto, sulla scheda viene stesa una pasta saldante (solder paste) nei punti precisi dove andranno montati i componenti.
- Successivamente, un’apparecchiatura chiamata pick-and-place posiziona i componenti SMT esattamente sopra la pasta saldante.
- La scheda viene poi passata in un forno a rifusione (reflow oven), dove la pasta saldante si scioglie e crea la giunzione elettrica e meccanica tra componenti e scheda.
- Infine, si fanno controlli ottici e test elettrici per assicurarsi che tutto funzioni a dovere.
Perché usare SMT? I vantaggi principali
- Dimensioni ridotte: i componenti SMT sono molto più piccoli rispetto a quelli a foro passante, permettendo di realizzare dispositivi più compatti e leggeri.
- Maggiore densità di montaggio: è possibile posizionare i componenti anche su entrambi i lati del PCB, aumentando la complessità e le funzionalità senza aumentare l’ingombro.
- Automazione: il processo di montaggio SMT è altamente automatizzato, riducendo i tempi di produzione e migliorando la precisione.
- Costi di produzione: anche se i macchinari sono costosi, l’SMT riduce i costi a lungo termine grazie alla velocità e all’efficienza.
- Performance elettriche migliori: le piste più corte e i componenti più piccoli riducono le induttanze parassite e i disturbi elettrici.

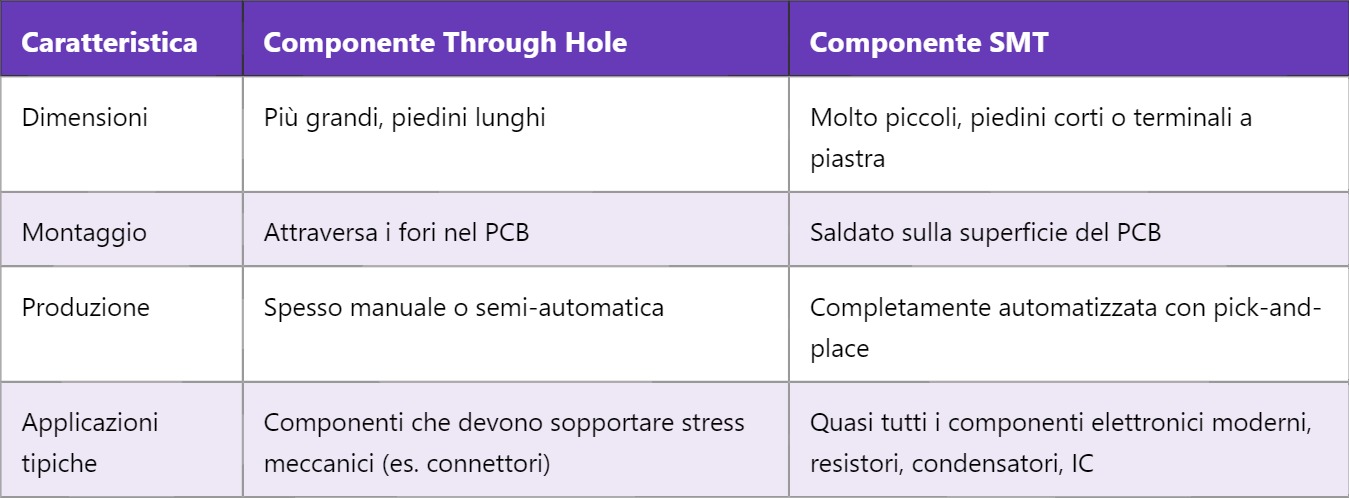

Esempio tecnico: differenze tra componente SMT e Through Hole
Qualche dettaglio tecnico in più
Un componente SMT può avere diverse forme, come i classici chip resistors (resistori a montaggio superficiale) o i QFP (Quad Flat Package) per microcontrollori e microprocessori. La pasta saldante usata è una miscela di leghe metalliche finissime che fonde intorno ai 230°C durante la rifusione. È fondamentale che la temperatura sia controllata attentamente per evitare difetti come ponti di saldatura o saldature fredde.
La tecnologia SMT ha inoltre permesso di sviluppare le cosiddette schede multi-layer, dove più strati di piste elettriche sono impilati uno sopra l’altro, aumentando ulteriormente la complessità e la capacità delle schede elettroniche.
Ora che hai visto come funziona l’SMT, ti renderai conto che praticamente tutti i dispositivi elettronici che usi ogni giorno, come smartphone, computer, elettrodomestici, si basano su questa tecnologia per essere piccoli, veloci e affidabili.
Domani scopriremo la Stencil Technology, un metodo fondamentale per applicare la pasta saldante con precisione, che è uno degli step chiave nel processo SMT. Non perderti il prossimo approfondimento!
