STN – Super Twisted Nematic
Oggi ti parlo di STN, acronimo di Super Twisted Nematic, una tecnologia fondamentale nel mondo dei display a cristalli liquidi (LCD). Se ti sei mai chiesto come funzionano quei vecchi schermi a basso consumo e basso costo, in particolare nei dispositivi portatili o nelle calcolatrici, oggi vedremo insieme tutti i dettagli tecnici di questa tecnologia e perché è stata così importante nella storia dei display.
Cos’è la tecnologia STN?
STN è una variante migliorata del classico LCD Twisted Nematic (TN). Il termine “Super Twisted” deriva dall’angolo di torsione del cristallo liquido che, in questa tecnologia, è molto più ampio rispetto al TN tradizionale: tipicamente tra 180° e 270°, mentre nel TN classico si aggira intorno ai 90°. Questa maggiore torsione permette di migliorare diversi aspetti dello schermo, come il contrasto e l’angolo di visione.
Ti spiego meglio: i cristalli liquidi si comportano come piccole “barriere” che, ruotando la luce polarizzata, regolano la quantità di luce che passa e quindi il livello di oscurità o luminosità del pixel. Nell’STN, la super torsione fa sì che questa modulazione della luce sia più precisa e visibile, soprattutto su display monocromatici.
Come funziona un display STN?
- Un display STN è formato da due filtri polarizzatori incrociati e uno strato di cristalli liquidi con angolo di torsione elevato.
- Quando nessuna tensione è applicata, la luce polarizzata passa ruotando lungo lo strato di cristalli, attraversando il secondo filtro e rendendo il pixel visibile.
- Applicando una tensione elettrica, i cristalli si allineano con il campo e non ruotano più la luce, che viene quindi bloccata dal secondo filtro, facendo apparire il pixel scuro.
Quindi il principio è quello di modulare la luce tramite il campo elettrico che influenza l’orientamento dei cristalli liquidi, ma con l’angolo super torsionato si ottiene un contrasto migliore e una risposta più definita rispetto al TN normale.

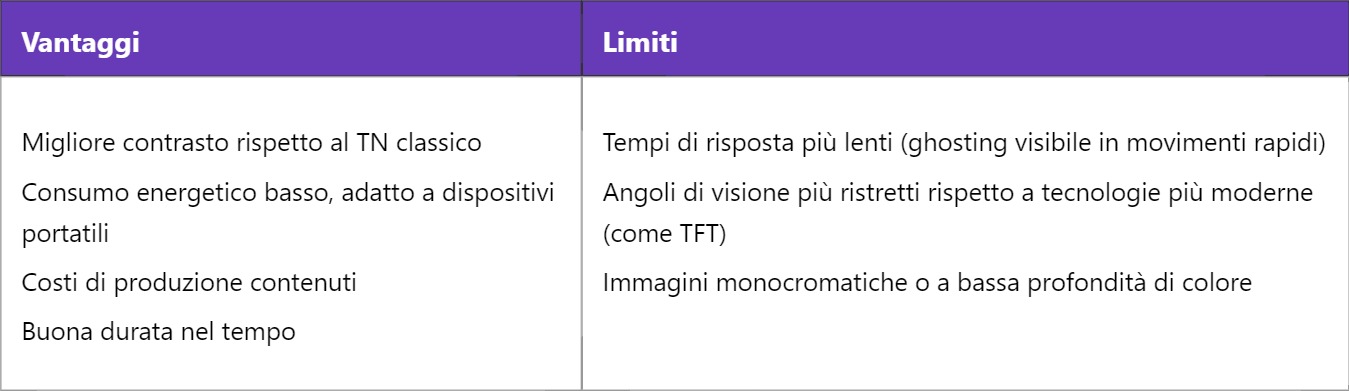

Vantaggi e limiti della tecnologia STN
Esempio tecnico: utilizzo di STN in dispositivi portatili
Se hai mai avuto una calcolatrice scientifica o un vecchio palmare, probabilmente avevano uno schermo STN. Questi display erano perfetti per quei dispositivi perché:
- Offrivano un buon contrasto leggibile anche in condizioni di luce non ideale.
- Consente di risparmiare batteria grazie al basso consumo energetico.
- Erano relativamente economici da produrre, mantenendo il prezzo finale basso.
Per farti capire la differenza, pensa ad uno schermo TN semplice: il contrasto è inferiore, e in alcune condizioni di luce il display sembra quasi sbiadito. Lo STN migliora questo aspetto senza aumentare troppo i costi o consumi, anche se non può competere con i display TFT moderni in termini di colori e tempi di risposta.
Perché STN è stato così importante nella storia dei display LCD
STN ha rappresentato un passo avanti tra i primi LCD monocromatici e le tecnologie più moderne. Ha permesso la diffusione di display a basso costo, portatili e affidabili per molti anni, soprattutto negli anni ’90 e all’inizio degli anni 2000, prima che TFT e OLED diventassero lo standard.
Questa tecnologia ha segnato l’evoluzione verso schermi più sofisticati, ma senza dimenticare che ancora oggi, in alcune applicazioni particolari, gli STN sono utilizzati per la loro semplicità e affidabilità.
Domani esploreremo la tecnologia TFT (Thin Film Transistor), che ha superato molti limiti degli STN migliorando tempi di risposta, angoli di visione e qualità del colore. Ti assicuro che capiremo come questa evoluzione ha rivoluzionato i display moderni!
