THVD – Thermionic Vacuum Diode
Oggi ti porto nel mondo affascinante dei tubi a vuoto, parlandoti del THVD, cioè della Thermionic Vacuum Diode. So che può sembrare roba vecchia, ma ti assicuro che capire come funziona questo dispositivo può aprirti la mente su molti principi fondamentali dell’elettronica e della fisica applicata. In questo articolo andremo a fondo su come funziona, perché è importante e come viene usato, con esempi tecnici che ti aiuteranno davvero a capire.
Cos’è un Thermionic Vacuum Diode?
Il THVD è un tipo di diodo che sfrutta l’emissione termoelettronica in un tubo a vuoto per permettere il passaggio della corrente elettrica in una sola direzione. In parole semplici, è un dispositivo elettronico che usa il calore per liberare elettroni da un filamento riscaldato, e grazie al vuoto permette a questi elettroni di muoversi verso un elettrodo positivo chiamato anodo.
In questo modo, il THVD funziona come una valvola unidirezionale per la corrente elettrica, molto simile al diodo a semiconduttore ma basato su principi fisici diversi.
Come funziona il Thermionic Vacuum Diode?
- All’interno del tubo c’è un filamento, simile a quello di una lampadina, che viene riscaldato elettricamente.
- Quando il filamento raggiunge una temperatura elevata, gli elettroni vengono “strappati” dagli atomi del filamento grazie all’effetto termoelettronico.
- Questi elettroni liberi sono attratti dall’anodo, che ha una carica positiva rispetto al filamento (catodo).
- Gli elettroni si muovono attraverso il vuoto del tubo, creando una corrente elettrica.
- Se si inverte la polarità, gli elettroni non possono tornare indietro perché il filamento non emette elettroni verso l’anodo in quel verso, quindi la corrente non scorre.
Esempio tecnico: il Thermionic Vacuum Diode in un amplificatore audio vintage
Nei vecchi amplificatori valvolari, il THVD veniva utilizzato per raddrizzare la corrente alternata in corrente continua, alimentando così le sezioni delicate del circuito audio. Immagina un trasformatore che fornisce una tensione alternata a 230V AC. Il diodo termoelettronico raddrizza questa tensione, lasciando passare solo la metà positiva dell’onda, trasformandola in una tensione pulsante DC.
Questo processo è la base per ottenere la corrente continua necessaria a far funzionare i tubi a vuoto e altri componenti elettronici nel circuito.

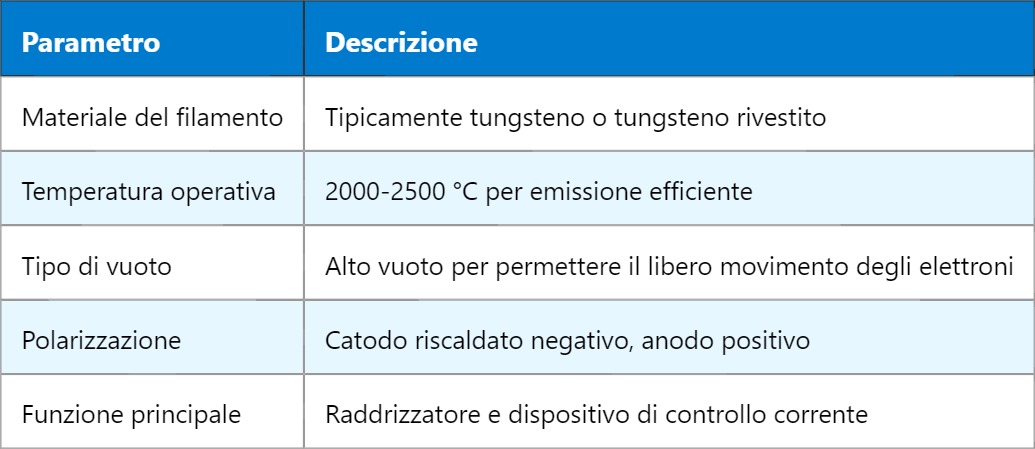

Caratteristiche principali del THVD
Perché studiare ancora il Thermionic Vacuum Diode oggi?
Forse ti starai chiedendo perché dovresti interessarti a un dispositivo così “datato”. Ecco la mia risposta: il THVD è la radice di tantissime tecnologie moderne, compresi i semiconduttori. Capire come funziona ti fa apprezzare meglio le sfide di gestione del vuoto, del calore e del flusso elettronico. Inoltre, in alcuni casi specifici, le valvole a vuoto come il THVD vengono ancora preferite per le loro caratteristiche di linearità e robustezza alle alte tensioni, soprattutto in applicazioni audio hi-end o in ambienti radiofrequenza molto particolari.
In più, se vuoi cimentarti nella riparazione o nella manutenzione di apparecchi vintage, saper riconoscere e comprendere un THVD è fondamentale.
Un’altra cosa che spesso non si dice è che il THVD, essendo un dispositivo a vuoto, non soffre di problemi tipici dei semiconduttori come il rumore di commutazione o la sensibilità a temperature estreme. Questo lo rende unico in certi contesti.
Domani scopriremo come funziona il triodo a vuoto, un’evoluzione del diodo termoelettronico che aggiunge un controllo sulla corrente di uscita grazie a una griglia intermedia. Sarà interessante vedere come si passa da un semplice “interruttore” a un vero e proprio amplificatore analogico!
