Varicap – Diodo a Capacitanza Variabile (Varicap)
Oggi ti parlo di un componente elettronico chiamato Varicap, o diodo a capacità variabile. È un diodo speciale che non usa solo la sua capacità come elemento passivo, ma questa capacità cambia in base alla tensione applicata. In poche parole, la capacità del Varicap è controllata dalla tensione inversa che gli dai.
Come funziona il Varicap?
Il Varicap funziona sfruttando la zona di svuotamento (depletion region) in una giunzione PN. Quando applichi una tensione inversa, questa zona si allarga o si restringe, modificando così la capacità del diodo. Più alta è la tensione inversa, più ampia è la zona di svuotamento e minore sarà la capacità.
- Applica una tensione inversa al Varicap.
- La zona di svuotamento si allarga.
- La capacità si riduce in modo proporzionale.
Questo comportamento è utile per regolare circuiti risonanti senza dover cambiare fisicamente il componente capacitivo, ma semplicemente modificando la tensione.
Esempio tecnico pratico
Immagina di voler sintonizzare un circuito RF (radiofrequenza) come un oscillatore o un filtro passa-banda. Con un Varicap puoi variare la frequenza di risonanza facilmente cambiando la tensione di polarizzazione del diodo. Ad esempio, se vuoi passare da 100 MHz a 110 MHz, basta aumentare la tensione inversa sul Varicap e la capacità diminuisce, spostando la frequenza di risonanza verso l’alto.
- Vantaggio: niente meccanismi mobili o selettori, solo tensione.
- Svantaggio: la capacità massima è limitata, quindi non sostituisce un condensatore fisso in ogni situazione.

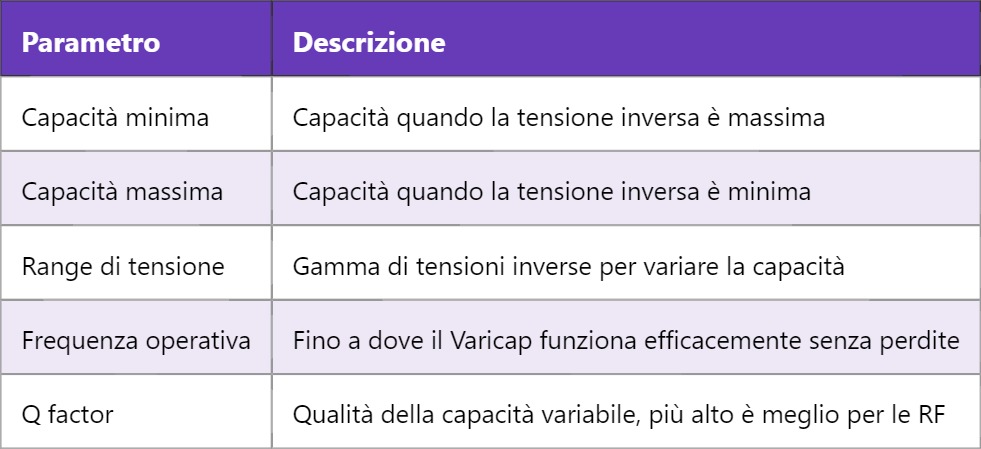

Caratteristiche principali del Varicap
Se vuoi un esempio pratico, pensa a un sintetizzatore di frequenza: il Varicap ti permette di regolare la frequenza in modo elettronico e veloce, senza parti meccaniche. Questo è fondamentale in dispositivi come radio, TV, telecomandi e oscillatori controllati in tensione (VCO).
Ora, ti dico una cosa importante: quando usi il Varicap, devi sempre stare attento alla tensione applicata, perché se supera il limite puoi danneggiarlo. Inoltre, la temperatura influisce sulle caratteristiche, quindi spesso si usano circuiti di compensazione per stabilizzare la capacità.
In più, il Varicap si collega sempre in polarizzazione inversa, quindi fai attenzione a non confondere i terminali durante il montaggio sul circuito.
Se ti interessa approfondire come integrare il Varicap in un circuito oscillatore o capire meglio la relazione tra capacità e frequenza, possiamo vederlo più avanti. Domani ti mostrerò come progettare un oscillatore controllato in tensione (VCO) usando proprio il Varicap, così potrai vedere come funziona in un circuito reale e perché è così utile in RF e telecomunicazioni.
